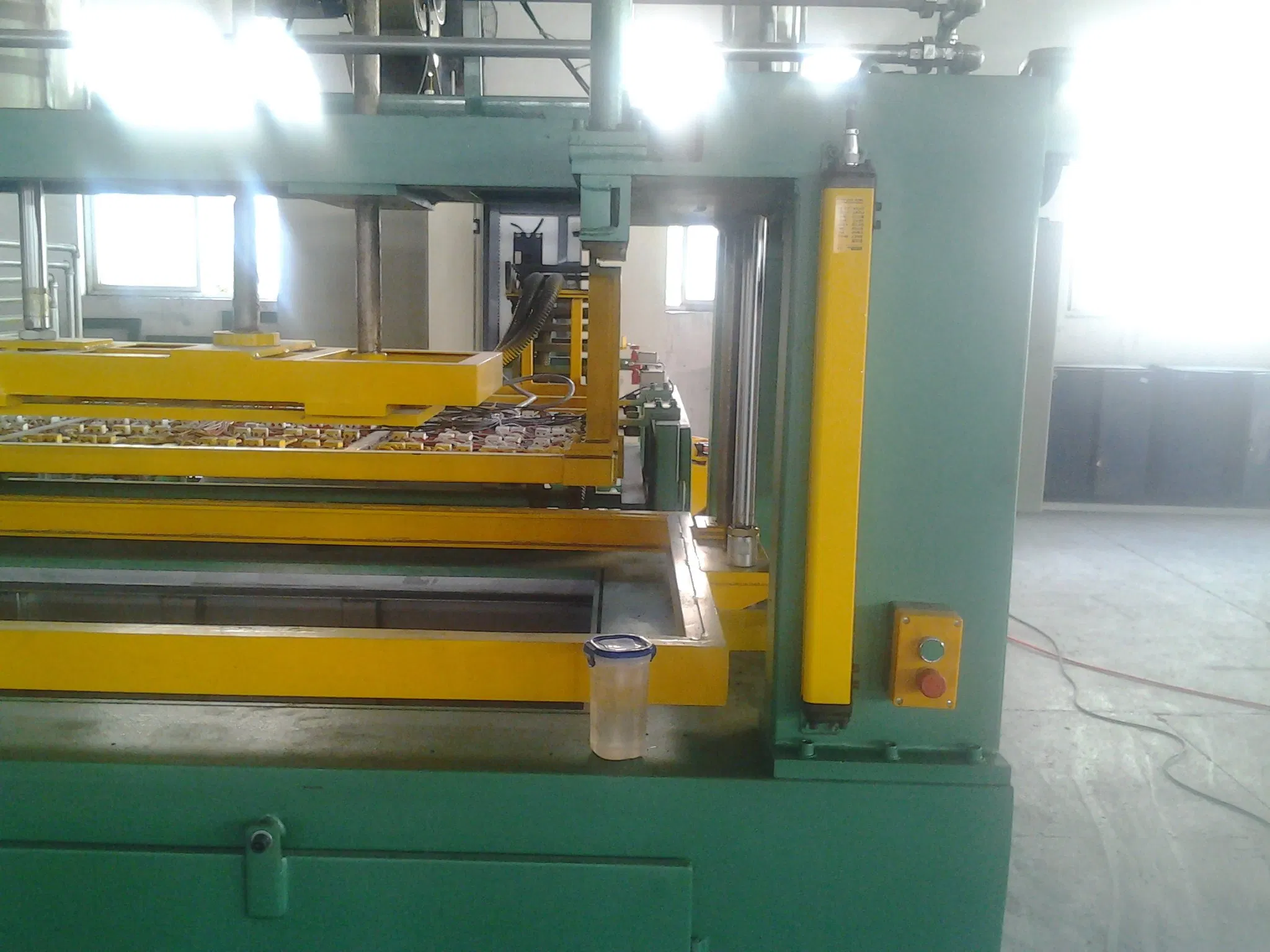

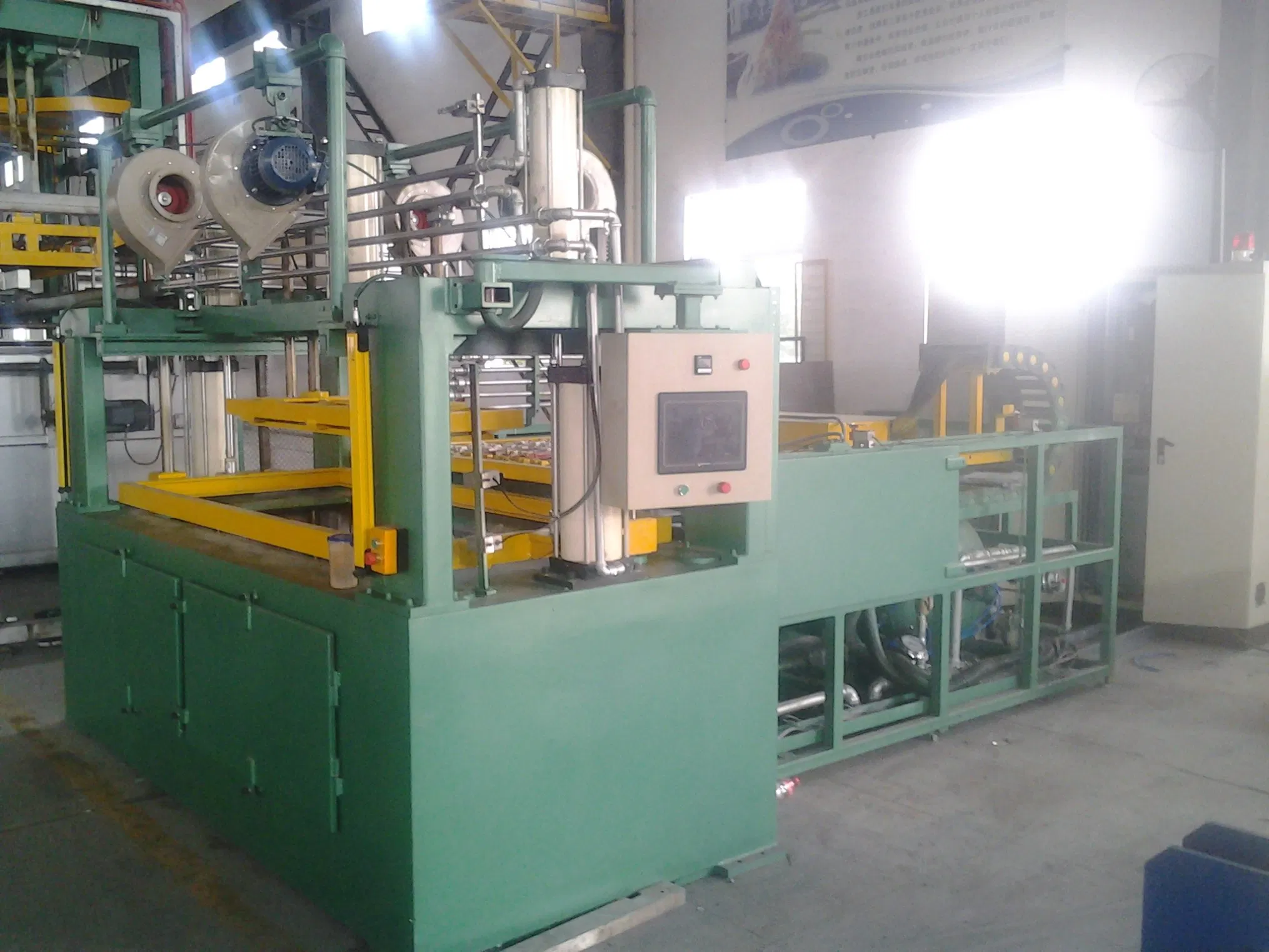

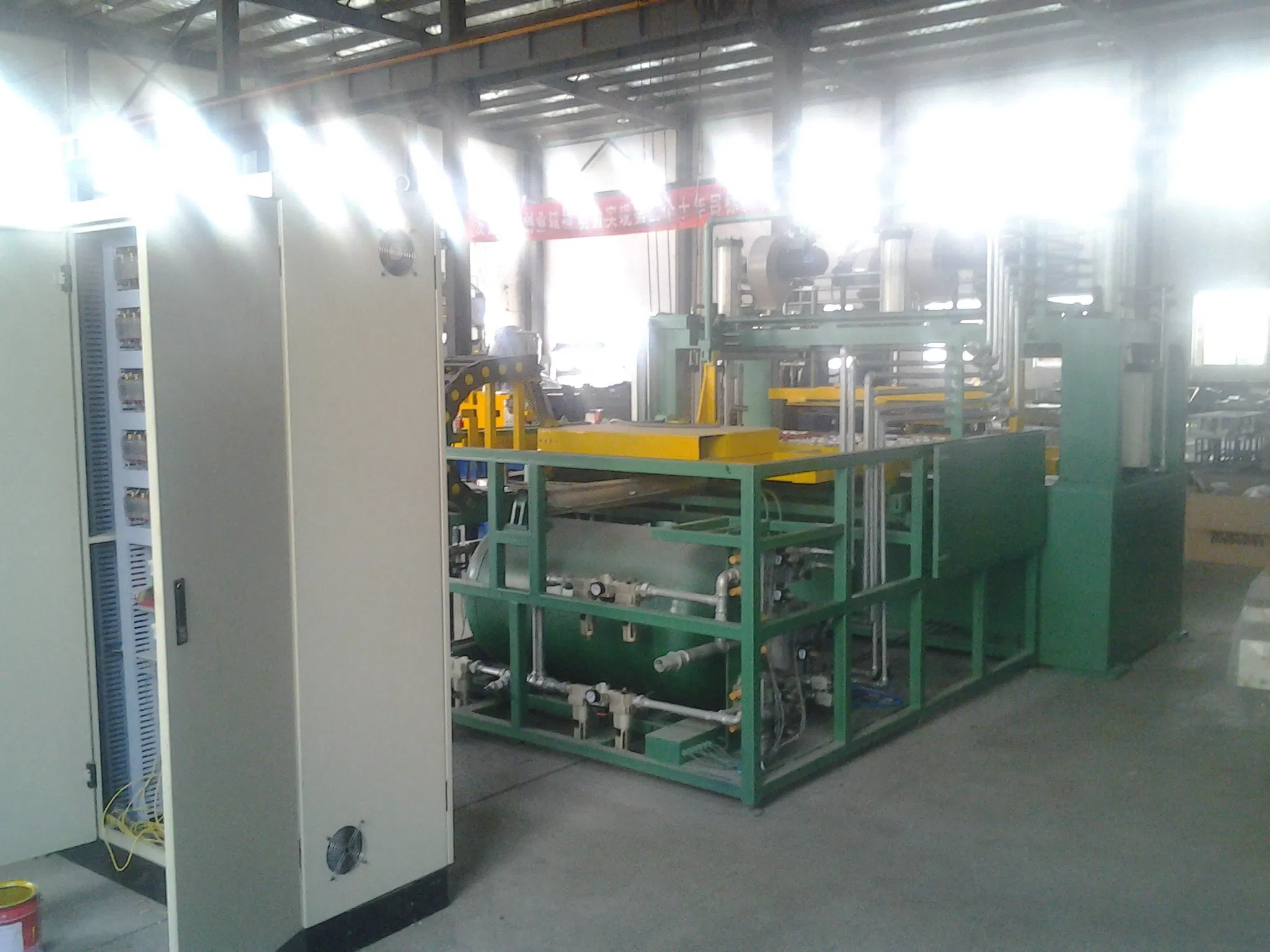

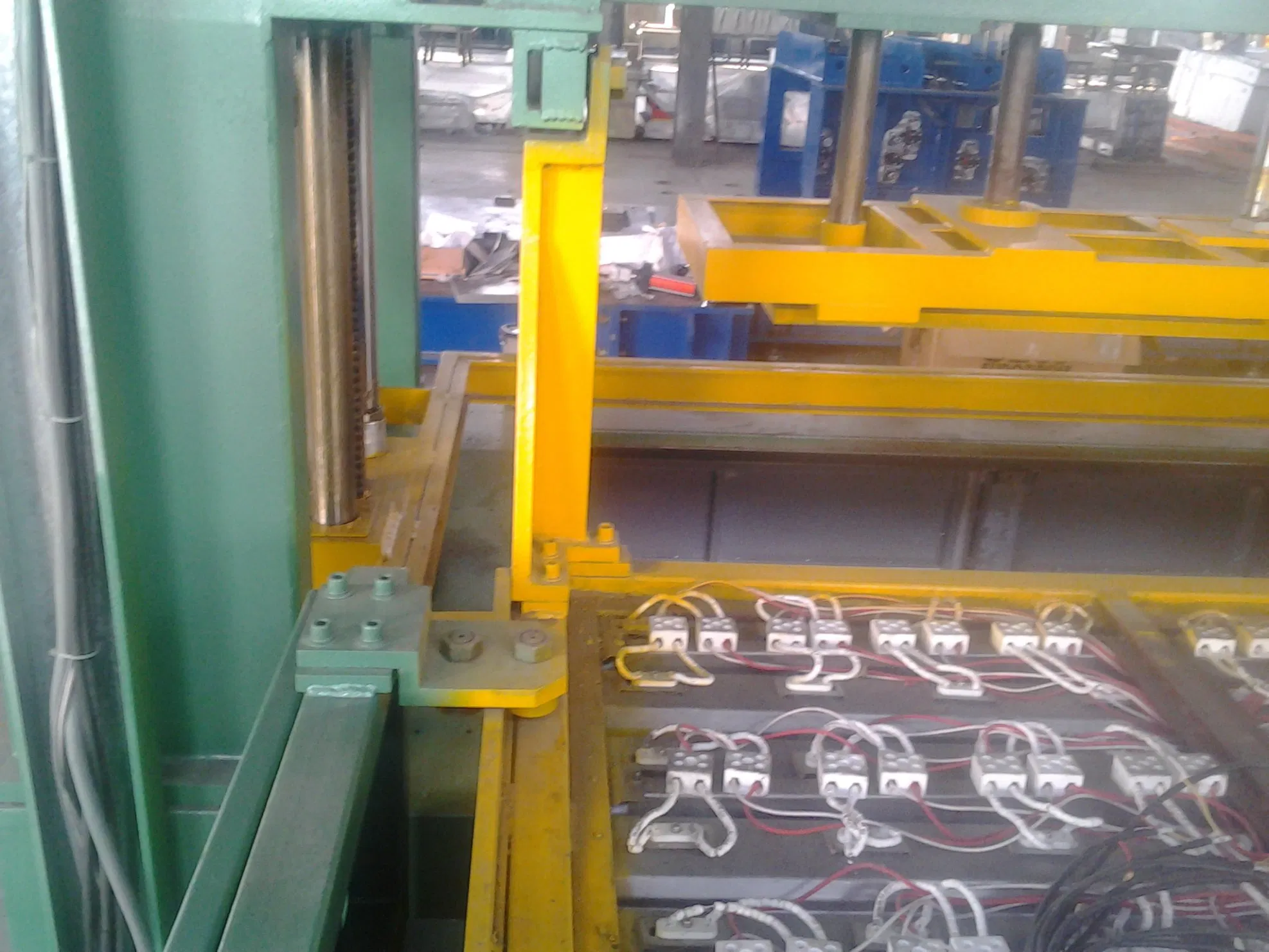

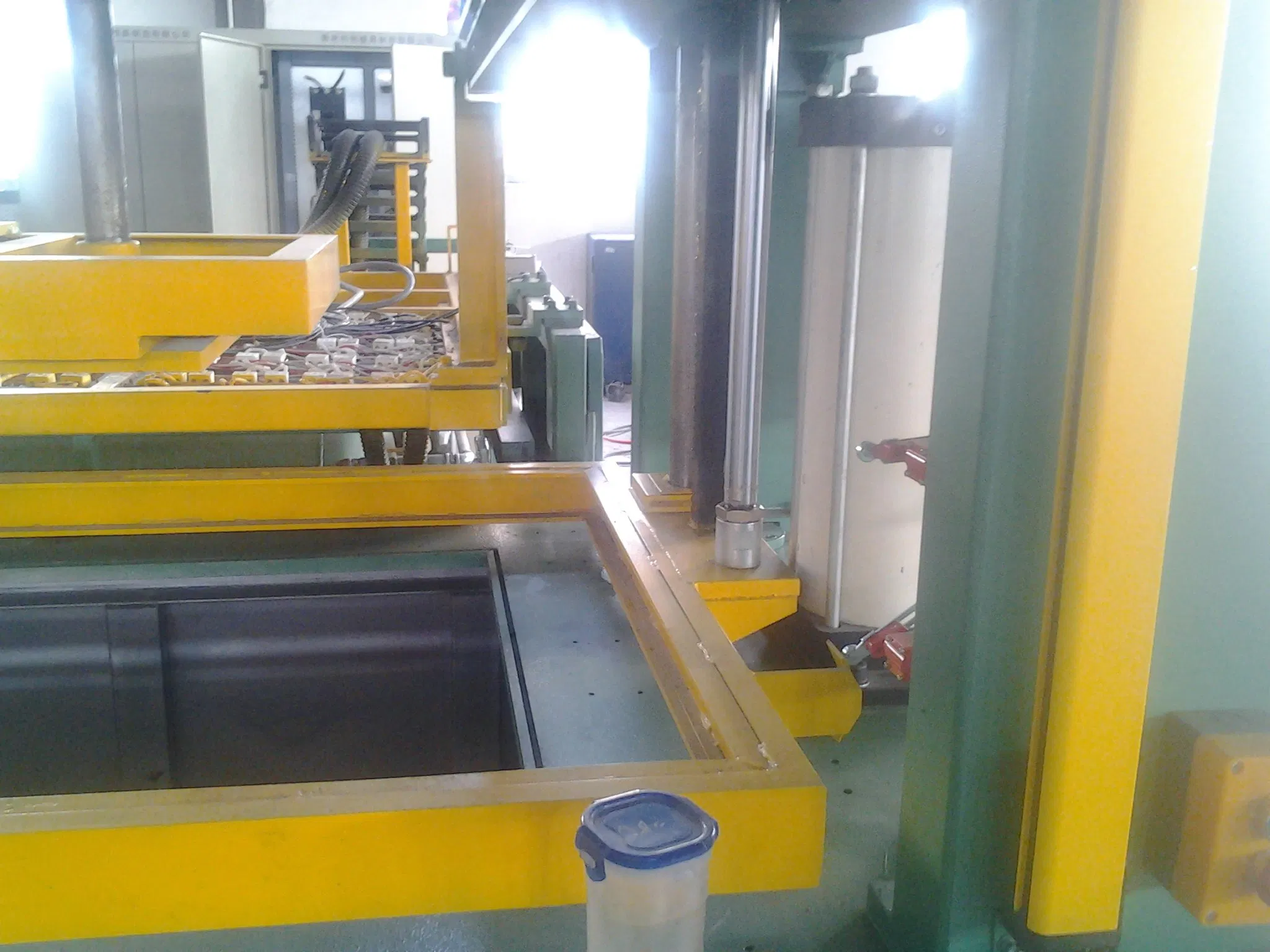

آلة تشكيل الفراغ للوحة الباب الداخلية

إرسال استفسار

وصف المنتج

عناصر النظام

نظام التسخين المسبق (Pre-heating)

جزء التدفئة والتسخين

آلة التشكيل الأساسية

نظام نقل الحركة المثبت (سلسلة التوجيه)

جزء التفريغ مع ميزة التحديد والتبطين الذاتي

نظام الضغط الهيدروليكي المتكامل

النظام الهوائي (النيوماتيكي)

نظام الفراغ (الفاكيوم)

نظام التبريد المتطور

١٠

نظام تسخين القالب

١١

نظام التحكم الكهربائي الذكي

١٢

آلة التشذيب (لإنهاء وقص الأطراف المحيطية للمجرى الداخلي)

خطوات عملية التشغيل

١. وضع اللوح الأصلي يدويًا على منصة محطة التحميل وفقًا للترتيب المسبق.

٢. انتقال اللوح عبر المنصة إلى موقع تحميل الألواح المخصص.

٣. التقاط اللوح تلقائيًا ونقله إلى جزء ناقل الحركة.

٤. إرسال اللوح بدقة وفي الوقت المحدد إلى محطة التدفئة.

٥. تحويل اللوح الساخن إلى محطة تشكيل الفراغ.

٦. دفع الأسطوانة لحامل القالب الأوسط لأسفل والضغط على اللوح.

٧. نفخ الهواء باتجاه اللوح.

٨. تحرك قالب التشكيل (Form Die) لأعلى إلى الموقع الصحيح.

٩. تفريغ اللوح وامتصاصه بإحكام على قالب التشكيل.

١٠. تحرك حامل القالب العلوي لأسفل للموقع الصحيح والضغط على اللوح.

١١. تشغيل جهاز التبريد لتبريد القطعة التي تم تشكيلها.

١٢. إتمام عملية إزالة القالب (Demoulding).

١٣. صعود حامل القالب العلوي لأعلى.

١٤. نزول قالب التشكيل (Form Die) لأسفل.

١٥. صعود حامل القالب الأوسط نحو الأعلى.

١٦. توجيه القطعة المشكلة وتحديد موقعها في محطة التفريغ.

١٧. إخراج وتفريغ القطعة الجاهزة.

١٨. استلام القطعة يدويًا بشكل نهائي.

المواصفات الفنية للآلة

أبعاد منطقة التشكيل	1900 × 900 مم
العمق الأقصى للتشكيل	650 مم
أقصى معدل استهلاك طاقة	400 كيلوواط (3 فاز، 380 فولت)
قدرة التدفئة القصوى	حوالي 160 كيلوواط (3 فاز)
زمن دورة التشغيل المعتاد	• 50 ثانية/طقم (بناءً على سمك لوح ABS يبلغ 3.5 مم) • 40 ثانية/طقم (بناءً على سمك لوح ABS يبلغ 2.0 مم)
مصدر الهواء المضغوط	1 ½ بوصة (بضغط 0.5-0.65 ميجاباسكال)
معدل استهلاك المياه	2 طن/ساعة (مياه صنبور)
سمك اللوح المناسب	3.0 - 5.0 مم
المواد الخام المتوافقة	ABS، PS أو HIPS

الأسئلة الشائعة حول الآلة (FAQ)

ما هي المواد التي يمكن معالجتها وتشكيلها باستخدام هذه الآلة؟

الآلة مصممة للتعامل بكفاءة عالية مع ألواح ABS وPS وHIPS بسمك يتراوح ما بين 3.0 إلى 5.0 مم.

ما هو زمن الدورة الإنتاجية المتوقع للآلة؟

يختلف زمن الدورة حسب سمك اللوح؛ حيث يستغرق حوالي 50 ثانية لكل طقم لألواح ABS بسمك 3.5 مم، وحوالي 40 ثانية لكل طقم لألواح ABS بسمك 2.0 مم.

ما هي أبعاد وعمق التشكيل الأقصى الذي توفره الآلة؟

تبلغ أبعاد منطقة التشكيل 1900 × 900 مم، بينما يصل الحد الأقصى لعمق التشكيل المتاح إلى 650 مم.

ما هي متطلبات الطاقة الكهربائية واستهلاك الطاقة القصوى؟

يبلغ الحد الأقصى لاستهلاك الطاقة للآلة 400 كيلوواط (نظام ثلاثي الطور 3-Phase، بجهد 380 فولت)، وتبلغ قدرة التدفئة القصوى حوالي 160 كيلوواط.

ما هي متطلبات التغذية الإضافية مثل المياه والهواء للتشغيل؟

تتطلب الآلة خط هواء مضغوط بمقاس 1 ½ بوصة بضغط يتراوح بين 0.5 إلى 0.65 ميجاباسكال، بالإضافة إلى مصدر لمياه الصنبور بمعدل تدفق يبلغ 2 طن لكل ساعة لأغراض التبريد.

هل تتضمن الآلة نظاماً متكاملاً لقص حواف القطع بعد التشكيل؟

نعم، تشتمل الآلة على آلة زركشة (تشذيب) متكاملة مخصصة لإنهاء القطع وقص الحواف والأطراف المحيطية من المجرى الداخلي بشكل دقيق وتلقائي.
