سلسلة Yz71

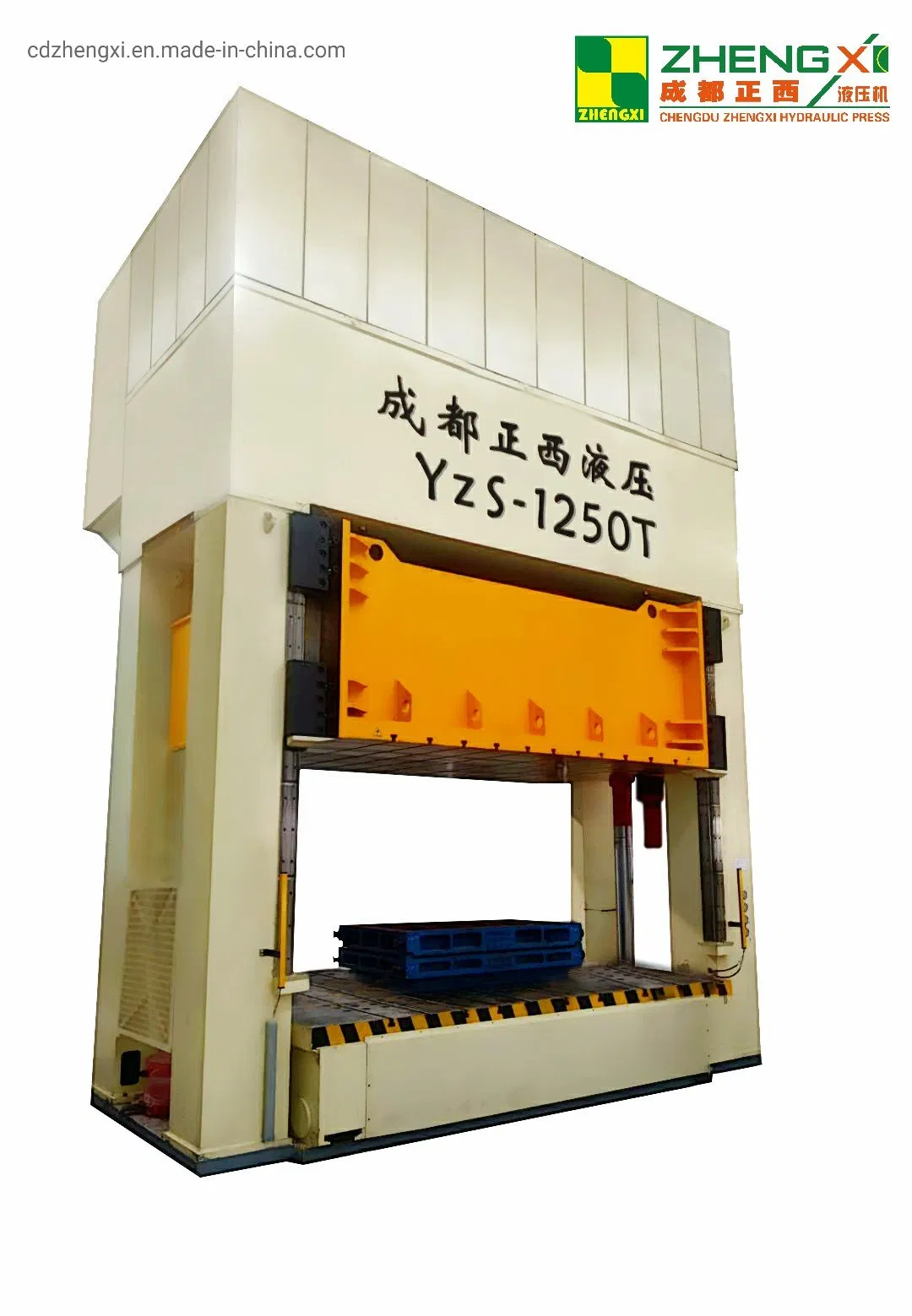

| الشكل الهيكلي | نوع الإطار الأفقي | ||||||||
| الطراز | الوحدة | 500A | 630 | 800 | 1000 ب | 1000 درجة مئوية | 1500 بايت | 2000 ب | 2500 أمبير |
| سعة الضغط | كيلونيوتن | 5000 | 6300 | 8000 | 10000 | 10000 | 15000 | 20000 | 25000 |
| قدرة الرفع | كيلونيوتن | 1000 | 1200 | 1000 | 1000 | 1000 | 1150 | 1400 | 1700 |
| حجم جدول العمل F-B | مم | 1400 | 1400 | 2200 | 2200 | 2200 | 2600 | 2400 | 2500 |
| حجم جدول العمل L-R | مم | 1400 | 1800 | 2800 | 3200 | 3000 | 3400 | 3200 | 3500 |
| ارتفاع الفتح | مم | 1500 | 2200 | 2400 | 2400 | 2400 | 3200 | 3200 | 2200 |
| شوط الشريحة | مم | 1000 | 1700 | 1900 | 1900 | 2000 | 2600 | 2650 | 1600 |
| سرعة النزول السريع من المنزلق | مم/ثانية | 200 | 200 | 400 | 300 | 500 | 400 | 400 | 300 |
| سرعة النزول البطيئة من خلال شريط التمرير | مم/ثانية | 5-50 | 5-50 | 25-50 | 25-50 | 25-50 | 25-50 | 25-50 | 50 |
| سرعة التحميل المسبق للمنزلق | مم/ثانية | 1-25 | 1-25 | 1-25 | 1-25 | 5-25 | 1-25 | 1-25 | 3-18 |
| سرعة الضغط على المنزلق | مم/ثانية | 1-8 | 1-8 | 1-15 | 1-15 | 1-9 | 1-15 | 1-15 | 1-6 |
| سرعة الفتح | مم/ثانية | 2-25 | 2-25 | 2-25 | 2-25 | 1-5 | 2-25 | 2-25 | 2-25 |
| سرعة العودة البطيئة من خلال شريط التمرير | مم/ثانية | 5-100 | 5-100 | 5-30 | 5-30 | 15-45 | 5-30 | 5-30 | 5-100 |
| سرعة العودة السريعة للمنزلق | مم/ثانية | 200 | 195 | 190 | 200 | 200 | 200 | 200 | 220 |
| طاقة الموتور | كيلووات | 49 | 59 | 161 | 153 | 78 | 200 | 233 | 181.5 |
| البعد المادي ب ( L-R) | مم | 3150 | 3160 | 4270 | 4300 | 4450 | 4450 | 4350 | 4900 |
| البعد المادي أ (F-B) | مم | 4150 | 4650 | 6350 | 7134 | 5340 | 7300 | 7300 | 8900 |
| البعد المادي ج (إجمالي الارتفاع) | مم | 6500 | 6900 | 7300 | 7425 | 8450 | 9200 | 9500 | 7550 |
| حجم حفرة E (F-B) | مم | 4000 | 4000 | 4500 | 5000 | 4600 | 5000 | 5000 | 5400 |
| حجم الحفرة D (يسار-يمين) | مم | 4150 | 4650 | 6500 | 7000 | 6800 | 7500 | 7500 | 8000 |

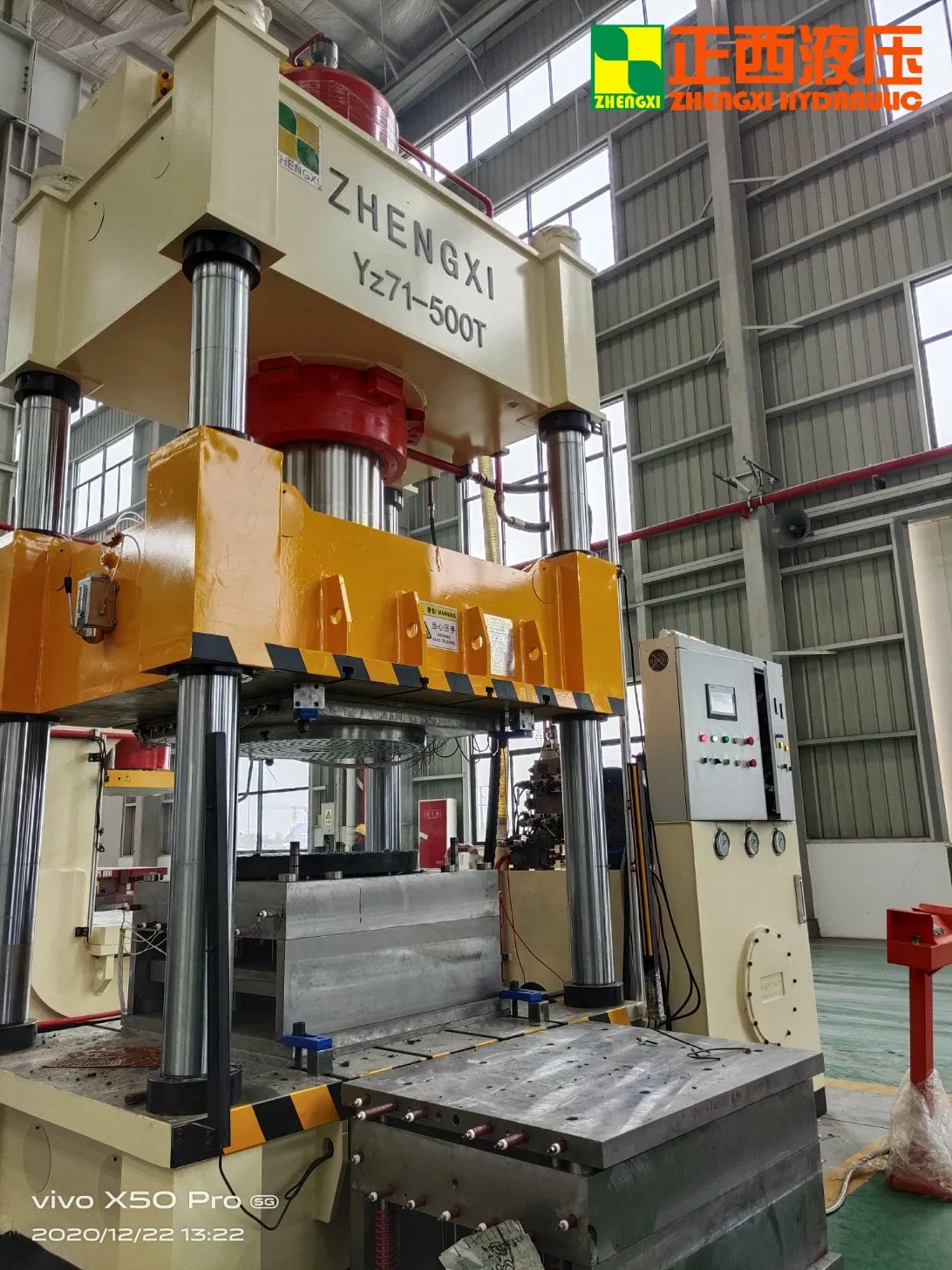

| الشكل الهيكلي | نوع من أربعة أعمدة | ||||||
| الطراز | الوحدة | 315 | 315A | 2000 | 2000 أ | 3200 | 4000 |
| سعة الضغط | كيلونيوتن | 3150 | 3150 | 20000 | 20000 | 32000 | 40000 |
| قدرة الرفع | كيلونيوتن | 630 | 630 | 3000 | 1600 | 5000 | 3200 |
| حجم جدول العمل (F-B) | مم | 1120 | 1120 | 2500 | 2000 | 2600 | 2400 |
| حجم جدول العمل (L-R) | مم | 1120 | 1120 | 3000 | 2200 | 2600 | 2400 |
| ارتفاع الفتح | مم | 1250 | 1250 | 2000 | 1350 | 2200 | 1000 |
| شوط المنزلق | مم | 800 | 800 | 1100 | 1000 | 1500 | 1000 |
| سرعة النزول السريع من المنزلق | مم/ثانية | 120 | 120 | 80 | 80 | 70 | 30 |
| سرعة النزول البطيئة من خلال شريط التمرير | مم/ثانية | / | / | 10 | 4-16 | 5 | 0.2-0.7 |
| سرعة الضغط على المنزلق | مم/ثانية | 5-12 | 5-12 | 1-3 | 2-3 | 2-4 | 2-8 |
| سرعة الفتح | مم/ثانية | / | / | 4-10 | 0-4 | 2-5 | 0.2-3.3 |
| سرعة العودة السريعة للمنزلق | مم/ثانية | 60 | 60 | 65 | 60 | 40 | 50 |
| طاقة الموتور | كيلووات | 18.5 | 18.5 | 128 | 90 | 4-5 | 70 |
| قوة الإخراج | مم | 630 | 630 | 400 | / | 5000 | 1000 |
| شوط الإخراج | مم | 300 | 300 | 350 | / | 350 | 300 |
| سرعة الإخراج | مم/ثانية | 55 | 55 | 50 | / | 40 | 50 |
| البعد المادي ب ( L-R) | مم | 1180 | 1180 | 4855 | 3300 | 3000 | 3500 |
| البعد المادي أ (F-B) | مم | 1600 | 1600 | 6500 | 4450 | 5300 | 4600 |
| البعد المادي ج (إجمالي الارتفاع) | مم | 4300 | 4300 | 7300 | 6100 | 9000 | 8000 |
| حجم حفرة E (F-B) | مم | 2800 | 2800 | 1855 | 6500 | 7000 | 5500 |
| حجم الحفرة D (يسار-يمين) | مم | 2200 | 2200 | 6500 | 4450 | 9500 | 8000 |

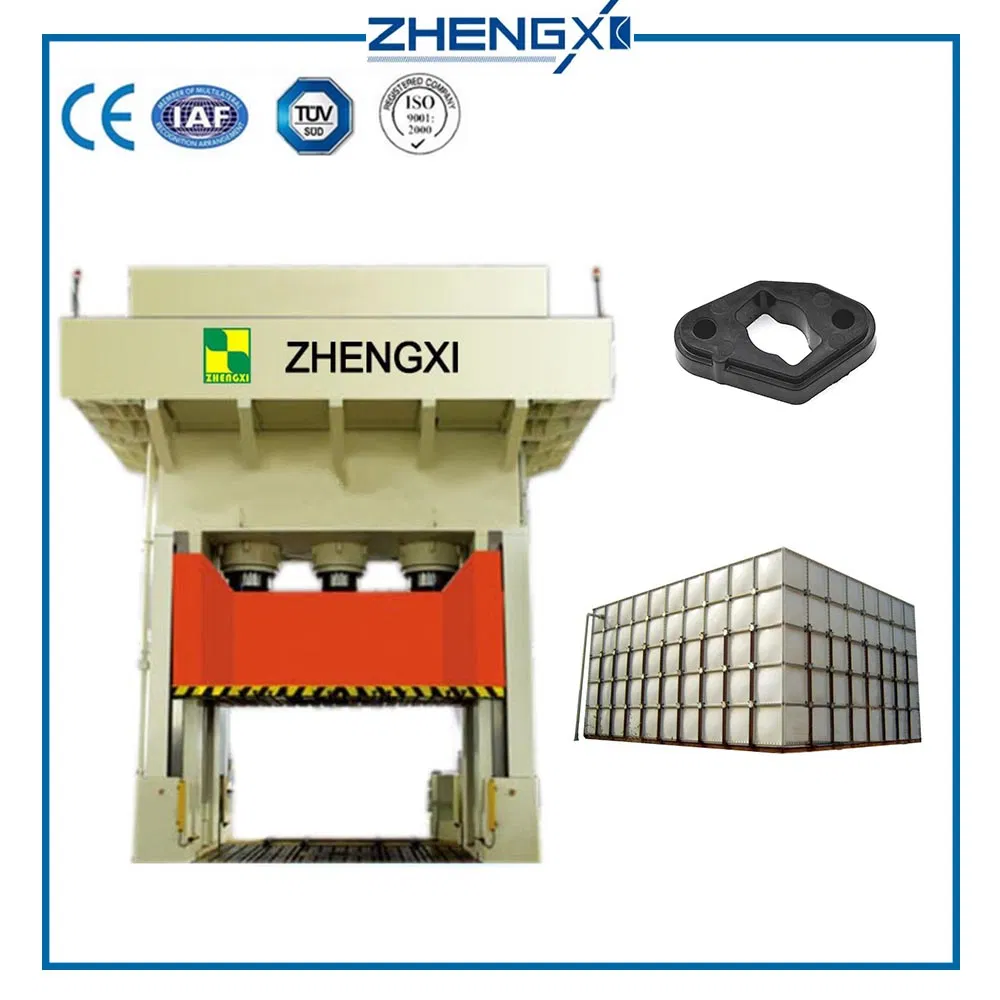

نحن نوفر أنظمة الصحافة الهيدروليكية الكبيرة لتطبيقات التشكيل البلاستيكية والمركبة. تكمن إحدى كفاءاتنا الأساسية في إنتاج الصحافة الهيدروليكية لـ SMC (مركب القوالب) - BMC (مركب القوالب الضخمة) / GMT (بلاستيك حراري بفرش زجاجي). تمثل أنظمة الصحافة هذه الخيار الأفضل عندما يتعلق الأمر بالإنتاج بكميات كبيرة من الأجزاء المركبة ذات الخصائص الميكانيكية العالية.
إننا نقدم أنظمة ضغط SMC وBMC & GMT، بسعة تتراوح من 5000 إلى 40000 كيلونيوتن، ونعمل بضغط عالٍ جدًا. تعتمد كل خبرتنا على ميزة الاستهلاك المنخفض / الأداء العالي، التي يتم تحقيقها من خلال التسوية النشطة والتحكم في PLC.
تتيح لك منتجاتنا توفير الطاقة والوقت، مع وقت الدورة من 45 ثانية لقطع الغيار الهيكلية حتى 120 ثانية لقطع الغيار عالية التقنية مثل أغطية صندوق الأمتعة أو البوابات الخلفية.
علاوة على ذلك، يمكنك الاستفادة من معرفتنا في خطوط الإنتاج التلقائية الكاملة، ويمكن تنفيذ جميع المطابع الخاصة بنا مع الروبوتات التلقائية التحميل والتفريغ، أنظمة القطع أو غيرها من المعدات الإضافية مثل HP RTM أو أنظمة التفريغ، أو فرن GMT أو أنظمة الانزلاق الحراري. يمكن تشغيل أنظمة الضغط تلقائيًا وشبه تلقائيًا، مهما كانت احتياجاتك. وتسير أكثر من 100 وحدة في مختلف أنحاء العالم، وهي تعمل كقطع غيار لصناعة السيارات والطيران والفضاء والطاقة المعروفة. مركب قالب الورقة لأجزاء السيارة.
