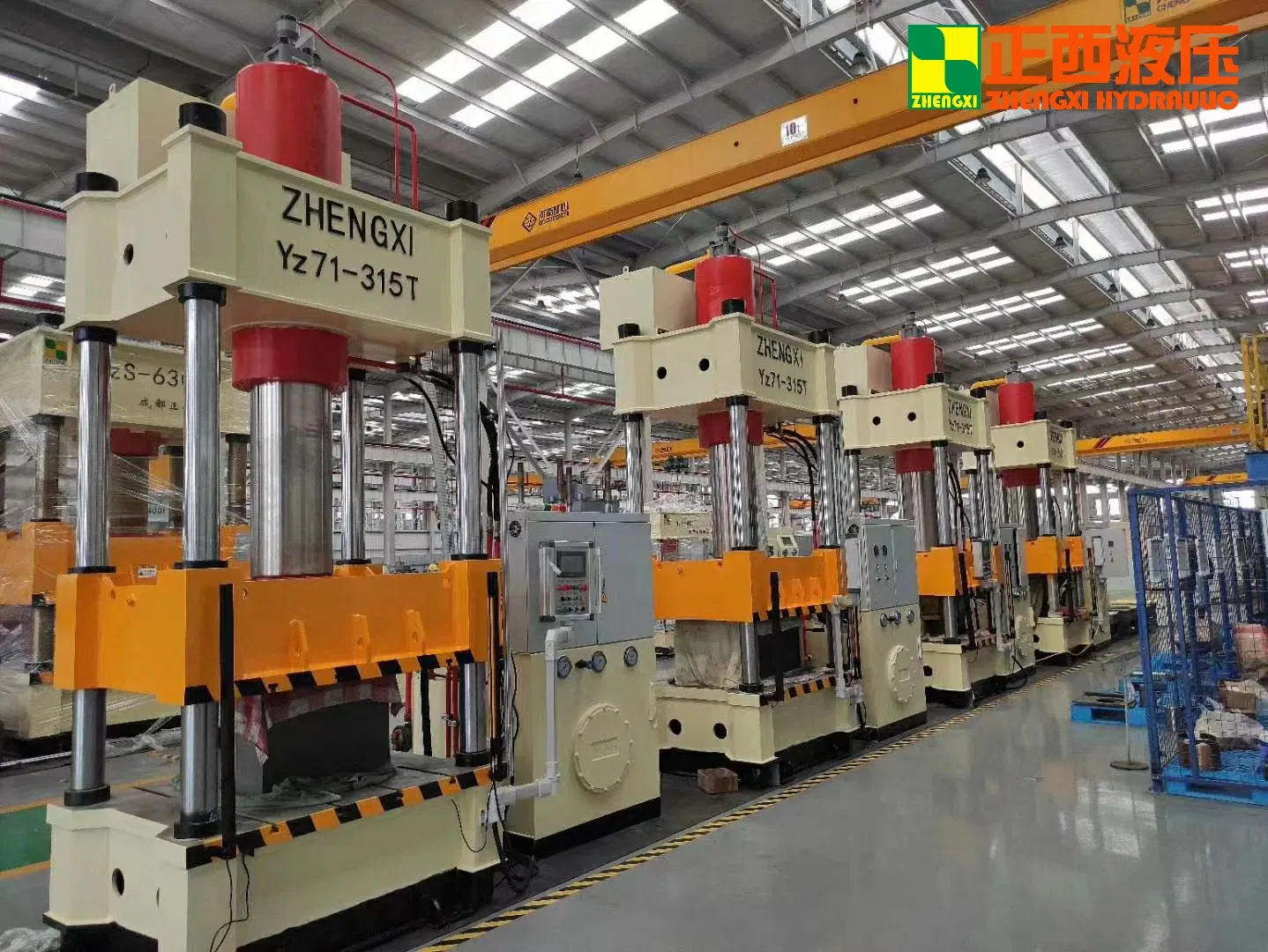

ماكينة الضغط الهيدروليكية لمركب القوالب
سلسلة Yz71 - المواصفات الفنية
| نوع الإطار الأفقي | |||||||||
| الطراز | الوحدة | 500A | 630 | 800 | 1000 ب | 1000 درجة مئوية | 1500 بايت | 2000 ب | 2500 أمبير |
| سعة الضغط | كيلونيوتن | 5000 | 6300 | 8000 | 10000 | 10000 | 15000 | 20000 | 25000 |
| قدرة الرفع | كيلونيوتن | 1000 | 1200 | 1000 | 1000 | 1000 | 1150 | 1400 | 1700 |
| حجم جدول العمل F-B | مم | 1400 | 1400 | 2200 | 2200 | 2200 | 2600 | 2400 | 2500 |
| حجم جدول العمل L-R | مم | 1400 | 1800 | 2800 | 3200 | 3000 | 3400 | 3200 | 3500 |
| ارتفاع الفتح | مم | 1500 | 2200 | 2400 | 2400 | 2400 | 3200 | 3200 | 2200 |
| شوط الشريحة | مم | 1000 | 1700 | 1900 | 1900 | 2000 | 2600 | 2650 | 1600 |
| سرعة النزول السريع من المنزلق | مم/ثانية | 200 | 200 | 400 | 300 | 500 | 400 | 400 | 300 |
| سرعة النزول البطيئة من خلال شريط التمرير | مم/ثانية | 5-50 | 5-50 | 25-50 | 25-50 | 25-50 | 25-50 | 25-50 | 50 |
| سرعة التحميل المسبق للمنزلق | مم/ثانية | 1-25 | 1-25 | 1-25 | 1-25 | 5-25 | 1-25 | 1-25 | 3-18 |
| سرعة الضغط على المنزلق | مم/ثانية | 1-8 | 1-8 | 1-15 | 1-15 | 1-9 | 1-15 | 1-15 | 1-6 |
| سرعة الفتح | مم/ثانية | 2-25 | 2-25 | 2-25 | 2-25 | 1-5 | 2-25 | 2-25 | 2-25 |
| سرعة العودة البطيئة من خلال شريط التمرير | مم/ثانية | 5-100 | 5-100 | 5-30 | 5-30 | 15-45 | 5-30 | 5-30 | 5-100 |
| سرعة العودة السريعة للمنزلق | مم/ثانية | 200 | 195 | 190 | 200 | 200 | 200 | 200 | 220 |
| طاقة الموتور | كيلووات | 49 | 59 | 161 | 153 | 78 | 200 | 233 | 181.5 |
| البعد المادي ب ( L-R) | مم | 3150 | 3160 | 4270 | 4300 | 4450 | 4450 | 4350 | 4900 |
| البعد المادي أ (F-B) | مم | 4150 | 4650 | 6350 | 7134 | 5340 | 7300 | 7300 | 8900 |
| البعد المادي ج (إجمالي الارتفاع) | مم | 6500 | 6900 | 7300 | 7425 | 8450 | 9200 | 9500 | 7550 |
| حجم حفرة E (F-B) | مم | 4000 | 4000 | 4500 | 5000 | 4600 | 5000 | 5000 | 5400 |
| حجم الحفرة D (يسار-يمين) | مم | 4150 | 4650 | 6500 | 7000 | 6800 | 7500 | 7500 | 8000 |
| نوع من أربعة أعمدة | |||||||
| الطراز | الوحدة | 315 | 315A | 2000 | 2000 أ | 3200 | 4000 |
| سعة الضغط | كيلونيوتن | 3150 | 3150 | 20000 | 20000 | 32000 | 40000 |
| قدرة الرفع | كيلونيوتن | 630 | 630 | 3000 | 1600 | 5000 | 3200 |
| حجم جدول العمل (F-B) | مم | 1120 | 1120 | 2500 | 2000 | 2600 | 2400 |
| حجم جدول العمل (L-R) | مم | 1120 | 1120 | 3000 | 2200 | 2600 | 2400 |
| ارتفاع الفتح | مم | 1250 | 1250 | 2000 | 1350 | 2200 | 1000 |
| شوط المنزلق | مم | 800 | 800 | 1100 | 1000 | 1500 | 1000 |
| سرعة النزول السريع من المنزلق | مم/ثانية | 120 | 120 | 80 | 80 | 70 | 30 |
| سرعة النزول البطيئة من خلال شريط التمرير | مم/ثانية | / | / | 10 | 4-16 | 5 | 0.2-0.7 |
| سرعة الضغط على المنزلق | مم/ثانية | 5-12 | 5-12 | 1-3 | 2-3 | 2-4 | 2-8 |
| سرعة الفتح | مم/ثانية | / | / | 4-10 | 0-4 | 2-5 | 0.2-3.3 |
| سرعة العودة السريعة للمنزلق | مم/ثانية | 60 | 60 | 65 | 60 | 40 | 50 |
| طاقة الموتور | كيلووات | 18.5 | 18.5 | 128 | 90 | 4-5 | 70 |
| قوة الإخراج | مم | 630 | 630 | 400 | / | 5000 | 1000 |
| شوط الإخراج | مم | 300 | 300 | 350 | / | 350 | 300 |
| سرعة الإخراج | مم/ثانية | 55 | 55 | 50 | / | 40 | 50 |
| البعد المادي ب ( L-R) | مم | 1180 | 1180 | 4855 | 3300 | 3000 | 3500 |
| البعد المادي أ (F-B) | مم | 1600 | 1600 | 6500 | 4450 | 5300 | 4600 |
| البعد المادي ج (إجمالي الارتفاع) | مم | 4300 | 4300 | 7300 | 6100 | 9000 | 8000 |
| حجم حفرة E (F-B) | مم | 2800 | 2800 | 1855 | 6500 | 7000 | 5500 |
| حجم الحفرة D (يسار-يمين) | مم | 2200 | 2200 | 6500 | 4450 | 9500 | 8000 |
تعتبر هذه الأنظمة خياراً ممتازاً وموثوقاً للأنظمة الهيدروليكية الكبيرة وتطبيقات التشكيل البلاستيكية والمركبة. تكمن الكفاءة الأساسية في إنتاج الصحافة الهيدروليكية لـ SMC (مركب القوالب) - BMC (مركب القوالب الضخمة) / GMT (بلاستيك حراري بفرش زجاجي). تمثل أنظمة الصحافة هذه الخيار الأفضل عندما يتعلق الأمر بالإنتاج بكميات كبيرة من الأجزاء المركبة ذات الخصائص الميكانيكية العالية.
نقدم أنظمة ضغط SMC وBMC & GMT، بسعة تتراوح من 5000 إلى 40000 كيلونيوتن، وتعمل بضغط عالٍ جداً. تعتمد هذه الخبرة على ميزة الاستهلاك المنخفض والأداء العالي، والتي يتم تحقيقها من خلال تقنيات التسوية النشطة والتحكم المبرمج عبر وحدة التحكم المنطقية (PLC).
تتيح لك منتجاتنا توفير الطاقة والوقت بشكل كبير، حيث يتراوح وقت الدورة من 45 ثانية لقطع الغيار الهيكلية، ويصل إلى 120 ثانية لقطع الغيار عالية التقنية مثل أغطية صندوق الأمتعة أو البوابات الخلفية للسيارات.
علاوة على ذلك، يمكنك الاستفادة من المعرفة والخبرات المتقدمة في خطوط الإنتاج التلقائية الكاملة. يمكن تنفيذ جميع المطابع الخاصة بنا وتجهيزها بالروبوتات التلقائية للتحميل والتفريغ، بالإضافة إلى أنظمة القطع أو غيرها من المعدات الإضافية مثل أنظمة HP RTM، أو أنظمة التفريغ، أو أفران GMT، أو أنظمة الانزلاق الحراري. يمكن تشغيل هذه الأنظمة تلقائياً بالكامل أو شبه تلقائي بناءً على احتياجاتك.

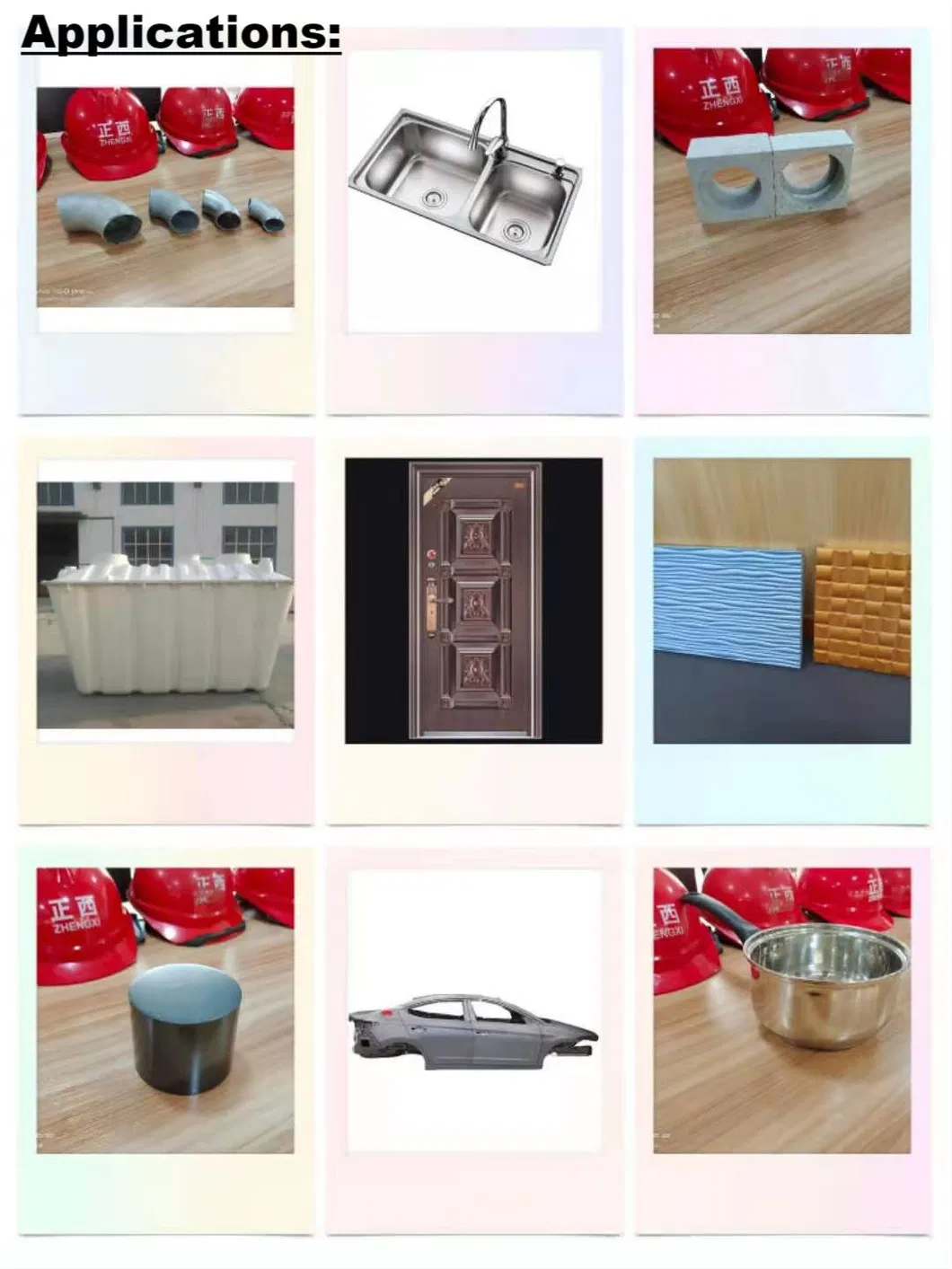

تعمل حالياً أكثر من 100 وحدة من هذه الأنظمة في مختلف أنحاء العالم، حيث تقوم بإنتاج قطع غيار موثوقة لصناعة السيارات، الطيران، الفضاء، والطاقة.
