ملخص المنتج
نموذج رقم:
XLB-350x350, 550X550, 1100X1100
نوع التحكم:
وحدة التحكم المنطقية
التلقائي الصف:
أوتوماتيكي
مصدر الطاقة:
كهربائي
النوع:
آلة إعادة تدوير الإطارات
الاسم:
آلة ضغط ذات غطاء مطاطي
مادة اللوحة:
45# فولاذ
الكباس:
صلابة الحديد الزهر المبرّد hs 72-75
الوحدة الهيدروليكية:
ريكسروث، هواي، يوكين، سبعة محيطات
وحدة التحكم المنطقية:
الميتوسينى
التشطيب:
معالجة التلميع
التدفئة:
الكهرباء / الزيت / البخار
جهاز السلامة:
ستارة الأمان
وضعية التشغيل:
وضعية مزدوجة
الأجزاء الكهربائية:
لم، سيمنز، إلخ
التطبيق:
اضغط على المنتج
التحكم:
PLC أو MANUAL
طبقات العمل:
مخصص
درجة الحرارة:
قابل للضبط
اللون:
مخصص
حزمة النقل:
باقة خشبية
الأصل:
الصين
رمز النظام المنسق:
8477800000
القدرة الإنتاجية:
300 مجموعة في السنة
وصف المنتج
ماكينة ضغط الإطارات المطلية التلقائية المطلية بمطويات الإطارات
تعمل هذه الماكينة ذات الأغراض الخاصة المصرفة على تشكيل المعدات لمهنة المطاط. تعمل هذه الماكينة المصرفة على شق الطريق لاستخدام التسخين الكهربائي (تسخين البخار أو الزيت)، حيث تستخدم الطاقة مجموعة الارتفاع لضخ الزيت بطريقة الزيت، وتقلل من فقدان المعدات للطاقة.
يستخدم التحكم الكهربائي تقنية التحكم PLC المتقدمة، وقد يحقق أدوات التحكم التلقائية عندما يكون القالب، الذي يعمل تلقائيًا، مفاتيح التحكم التلقائي في السخونة، وهكذا دواليك على الحرفة. وقد يحدث انحراف تلقائي. وبالتالي، تضمن جودة المنتج والكفاءة العالية.
قد يكون لكل نوع من أربعة أعمدة، نوع الإطار، نوع جدول العمل، نوع التون المهجر، نوع الهجرة إلى طاولة العمل، بالإضافة إلى ذلك وفقًا للمتطلبات التكنولوجية لمنتج العميل، وهكذا بالنسبة لأنواع كثيرة من اللوحات التي تكشف عن آلة الكانو.
صور مفصلة
الضغط على القوالب المطاطية للإطار الصلب، الكريات الهيدروليكية المطاطية، آلة تكين حصيرة الباب

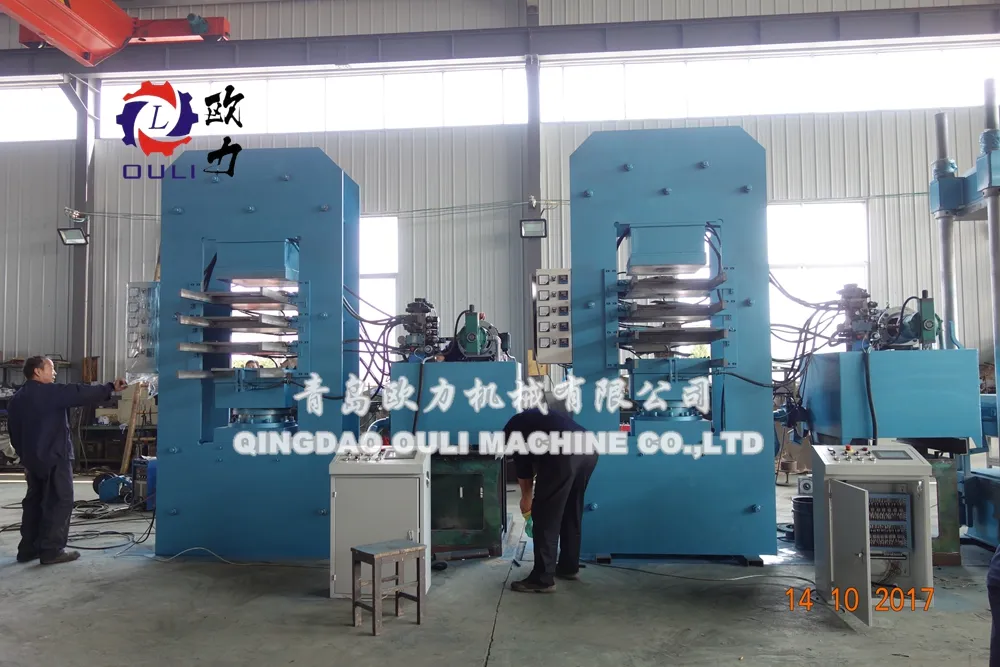

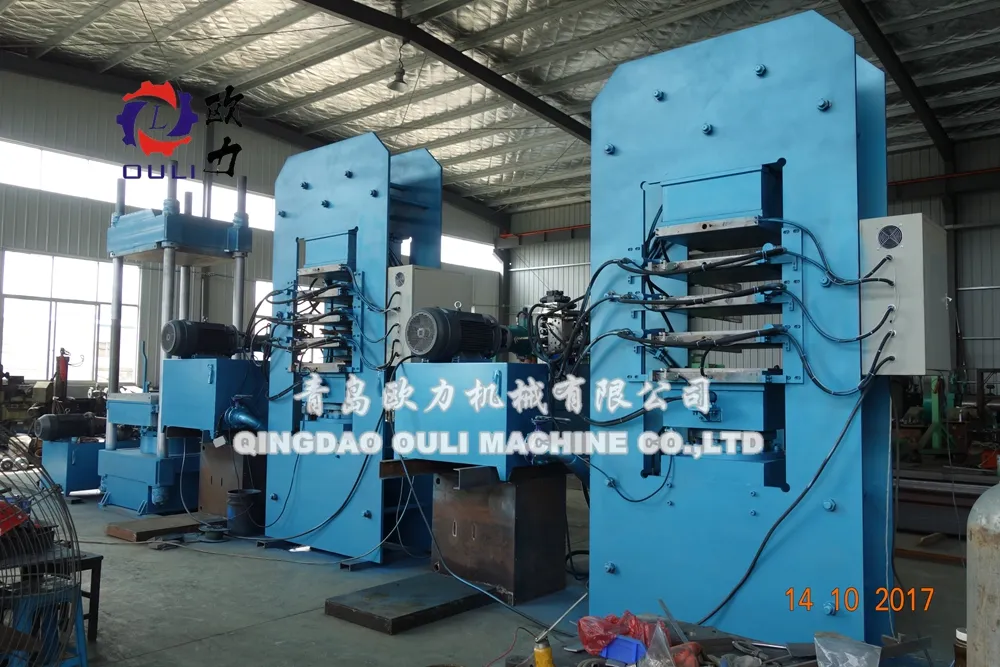

ماكينة ضغط الإطارات المطلية التلقائية

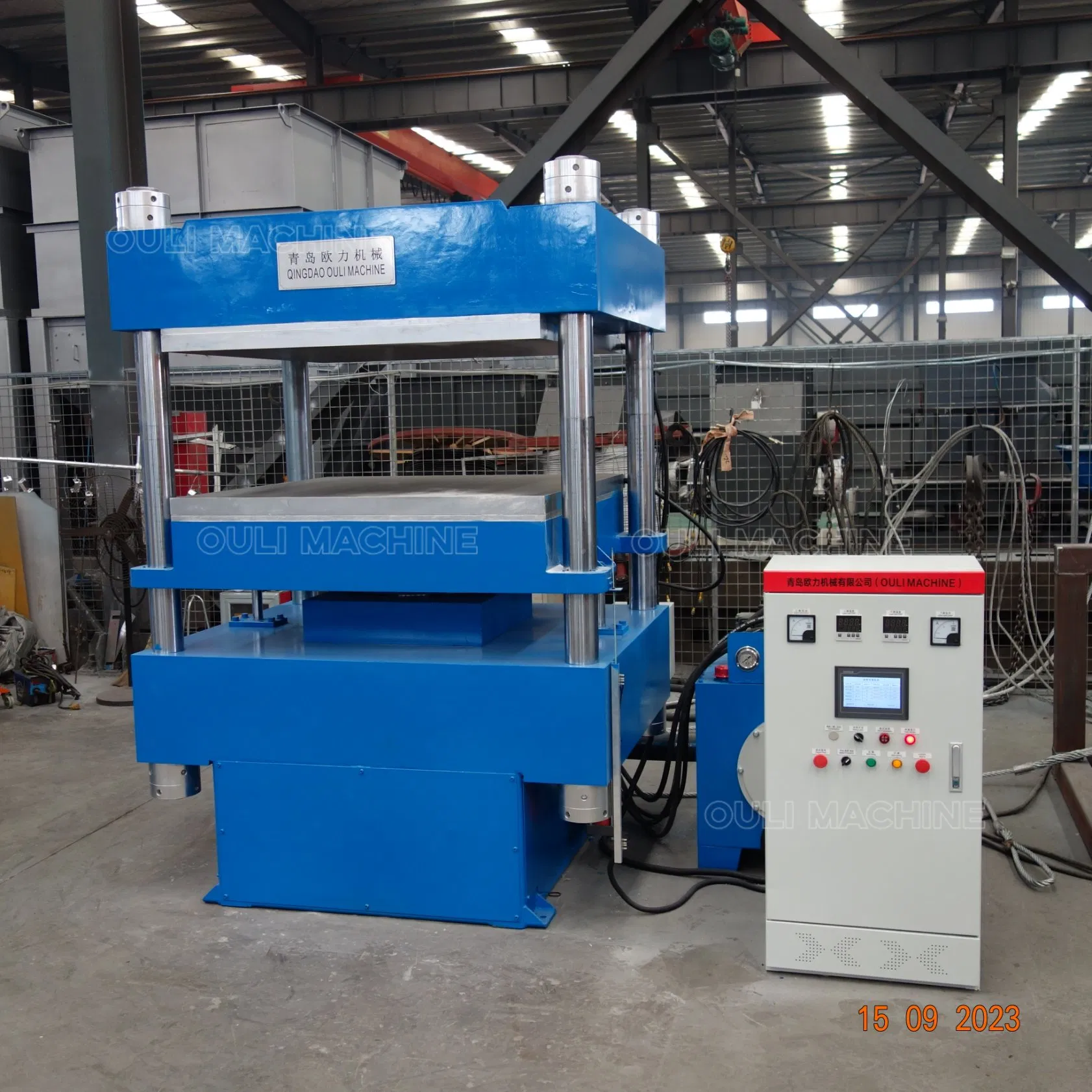

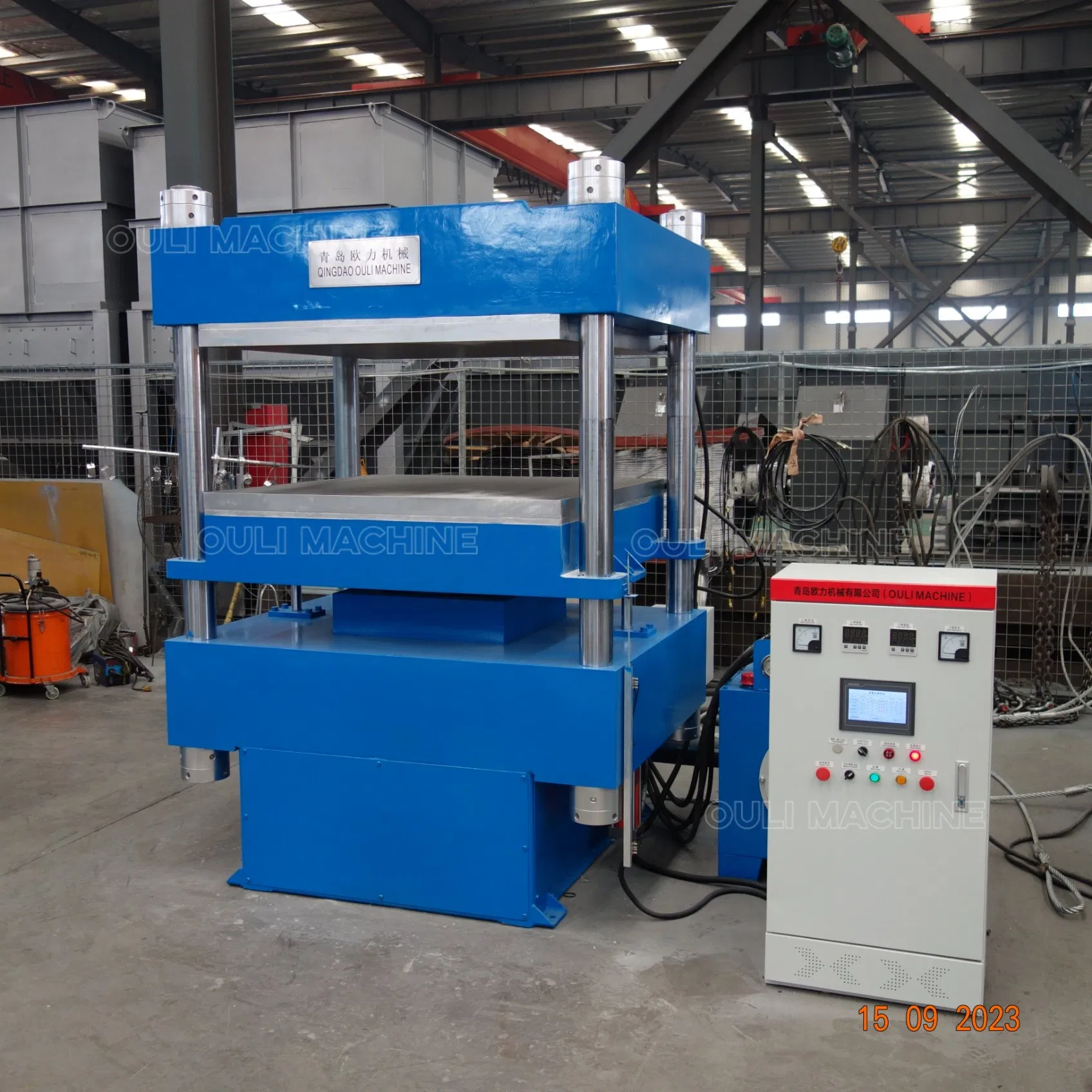

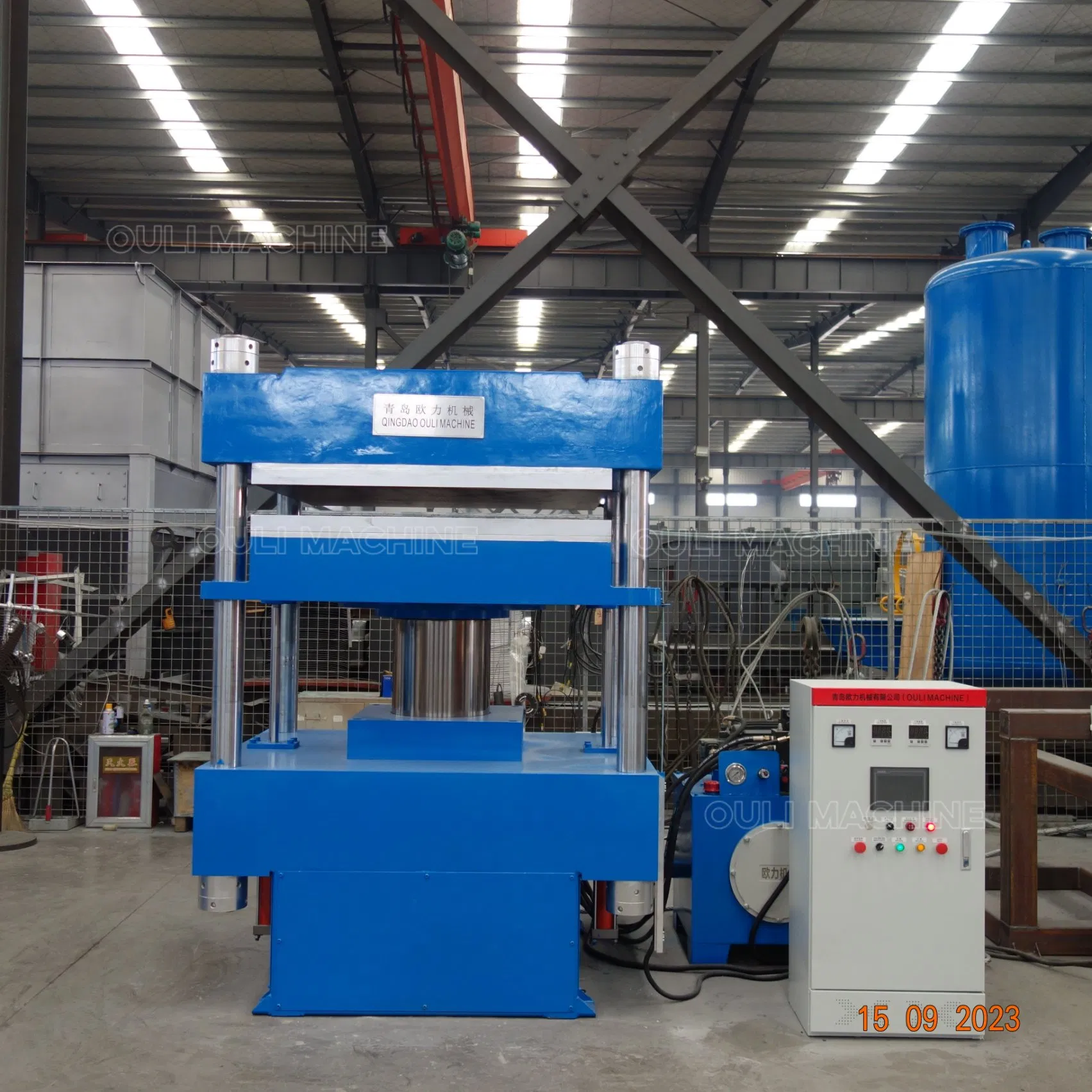

نظام التشكيل والضغط الهيدروليكي
تفاصيل القالب وبنية الضغط

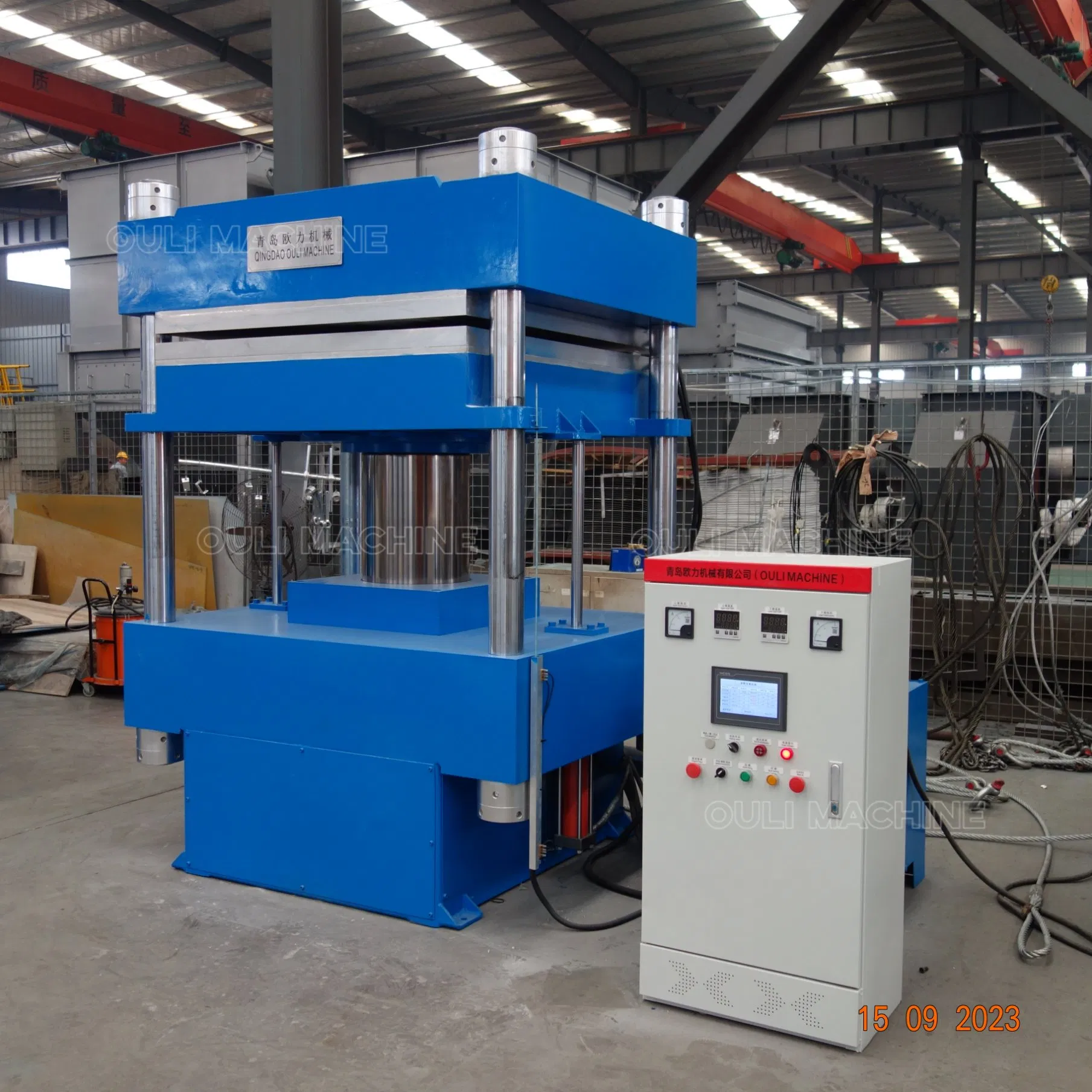

نظام التحكم والمحطة الهيدروليكية

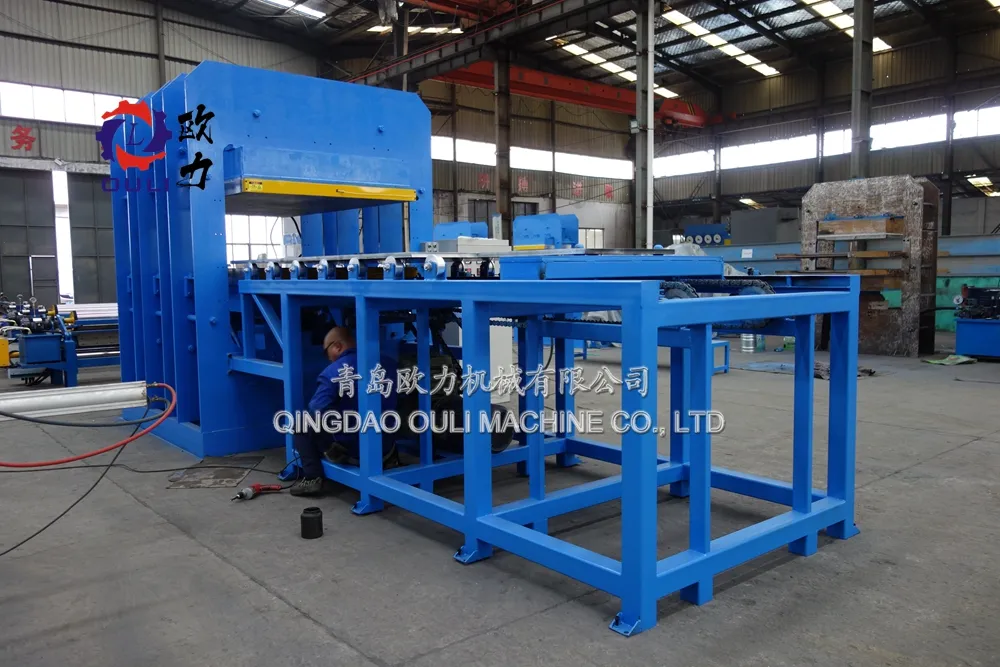

لوحات التسخين والتشكيل الحراري

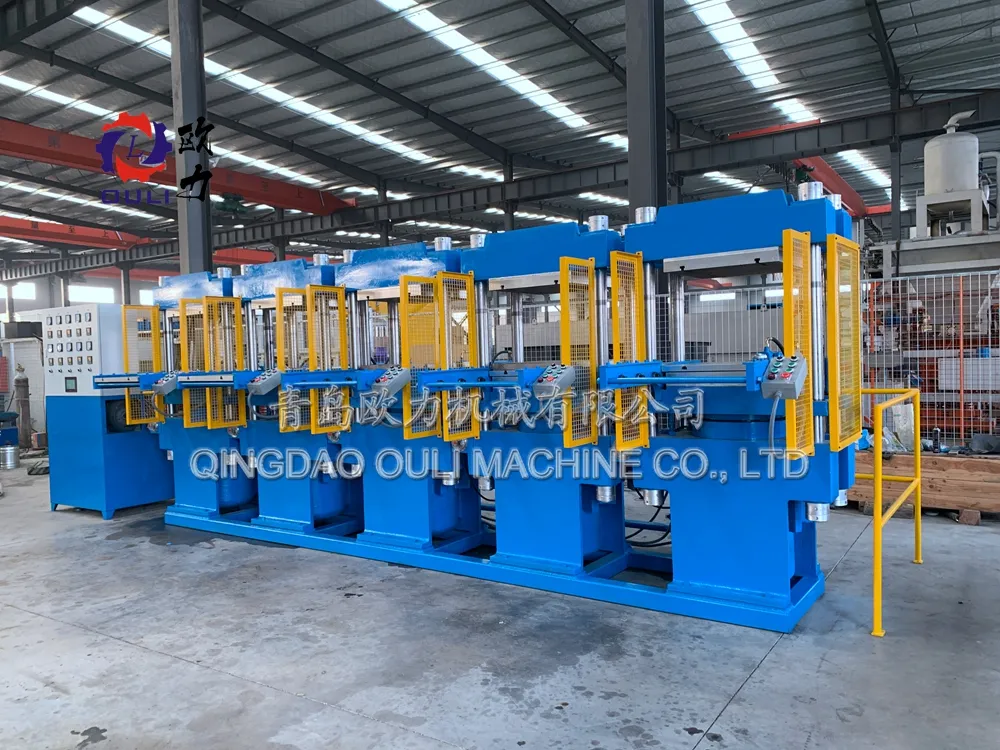

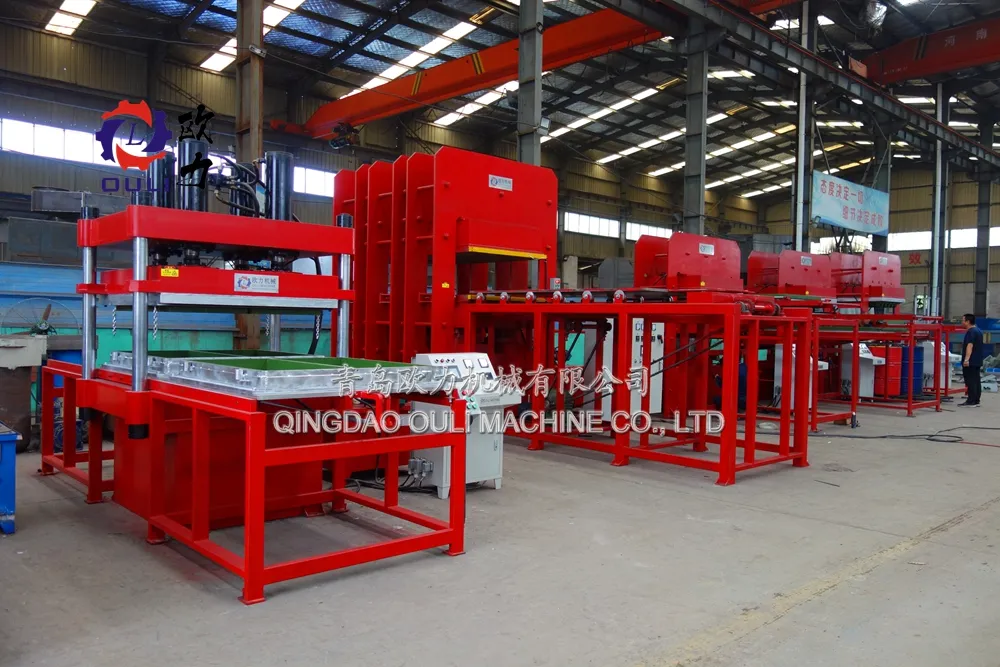

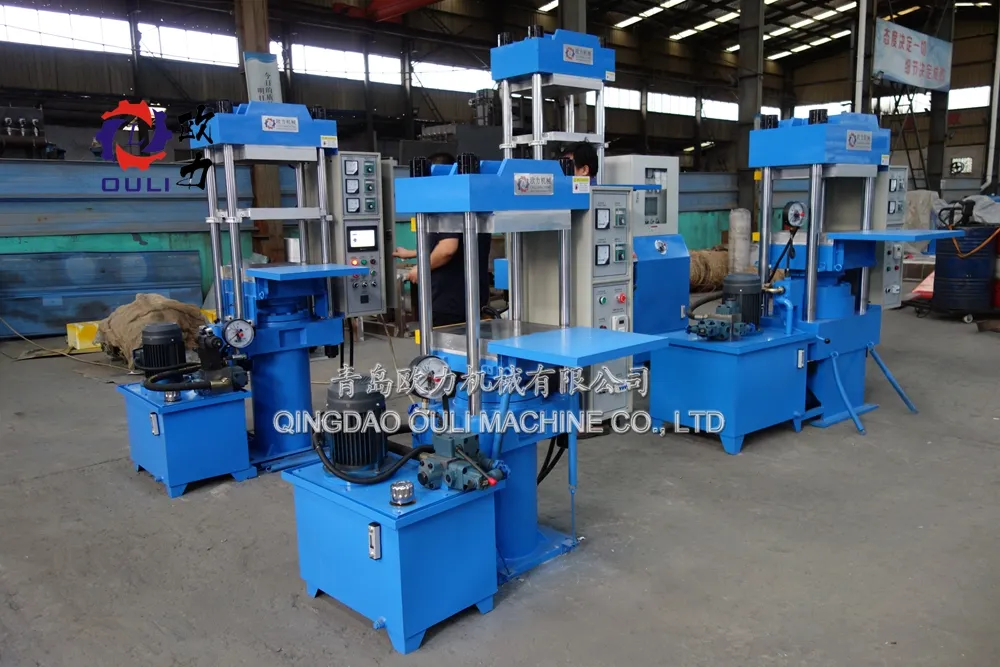

أعمدة الدعم ونظام الحماية
استخدام آلة الصحافة الخاصة بقولبة مطاط ساخن محمل الجسر بصنط Vulcanizing
آلة الصحافة المكدنة المطاطية/البلاستيكية، الصحافة الهيدروليكية المصنوعة من الألياف الزجاجية سابقة التجهيز، مطبقة بشكل أساسي على المكدح والسخان المصنوع من ألياف الكربون المركّب، وذلك للكشف عن المنتجات المطاطية الكبيرة وإنتاج كميات كبيرة من المنتجات المطاطية. كما يطلق عليها أيضاً كبس الجبس المطاطي، وآلة الحلية المطاطية، وآلة الكشف المطاطية، والفرج المطاطي، والفرش المطاطي، وضغط الصمورة المطاطية، والضغط الهيدروليكي، والضغط الساخن، إلخ.
ملامح جسر مطاطي ساخن محمل Vulcanizing الصحافة ، الحلقات قمل القوالب آلة الصحافة
- هذه الطابعة مع تحكم PLC، وكفاءة إنتاج عالية.
- طريقة تسخين الضغطات مع تسخين البخار أو التسخين الكهربائي، يمكننا تصميمها حسب طلب العملاء.
- اضغط على جهاز التحذير التلقائي، مع الحفاظ على السلامة العالية والراحة.
- تُعرَف الماكينات المستخدمة في إفشاء المطاط بماكينات إفشاء المطاط.
- تعمل هذه الآلة المطاطية الجشعة على تعزيز المطاط الخام من خلال علاجه كيميائيًا وجعل المطاط أكثر صلابة وقوة.
- إن آلة التفشي هذه مفيدة للغاية لاختبار قوة المطاط وإيجاد التطبيقات في العديد من الصناعات.
معلمات المنتج
المعلمة الفنية لماكينة الضغط المطاطية/البلاستيكية، الصحافة الهيدروليكية للألياف الزجاجية سابقة التجهيز، ضاغط إفشاء ألياف الكربون المركب للتدفئة
وهي تتضمن لوحة الحقيبة، وقاعدة، وأسطوانة هيدروليكية، ومكبس، ومنصات متحركة، وجسر علوي، وألواح ساخنة علوية وسفلية، وما إلى ذلك.
| النوع |
XLB-DQ1200 × 1200 × 2 |
XLB-DQ1300× 2000× 1 |
XLB-Q1200 × 2500× 1 |
XLB-Q1500× 2000× 1 |
XLB-Q2000 × 3000 × 1 |
XLB-Q1400× 5700× 1 |
| إجمالي الضغط (MN) |
315 طن |
560t |
750 طن |
1000 طن |
1800 طن |
2800t |
| حجم اللوحة (مم) |
1200× 1200 |
1300× 2000 |
1200 × 2500 |
1500 × 2500 |
2000 × 3000 |
1400× 5700 |
| ضوء النهار (مم) |
200 |
400 |
400 |
400 |
400 |
400 |
| رقم الطبقة |
2 |
1 |
1 |
1 |
1 |
1 |
| شوط الكباس (مم) |
400 |
400 |
400 |
400 |
400 |
400 |
| ضغط منطقة وحدة اللوحة |
22 |
21.5 |
25 |
33.5 |
30 |
35 |
| قدرة الموتور الرئيسي (كيلووات) |
3 |
8 |
9.5 |
11 |
26 |
43.5 |
| البعد الإجمالي (الطول × العرض × الارتفاع) (مم) |
1685 × 1320 × 2450 |
2000 × 1860 × 2500 |
2560 × 1700 × 2780 |
2810 × 1550 × 3325 |
2900× 3200× 2860 |
2400× 5800× 3600 |
| الوزن (كجم) |
9500 |
17000 |
20000 |
24000 |
66000 |
110000 |
ملاحظة: ماكينة ضغط هيدروليكية مطاط معتمدة من قبل المنظمة الدولية للتوحيد القياسي، وحادة تسخين ساخنة بإطار كبير 1000 طنان، وماكينة تسخين تدفئة سخنة ماكينة تسخين ماكينة، وحادة تسخين ضغط، وحز لألواح تسخين الضغط، وقوة تثبيت، ويمكن تخصيص شوط الكباس حسب احتياجات العملاء.
تفاصيل تصنيع مكونات الماكينة
- لوحة إطار الماكينة: تتكون المادة من لوحة فولاذية Q235A مع قطع التحكم الرقمي الكلي، ويتم نسف السطح.

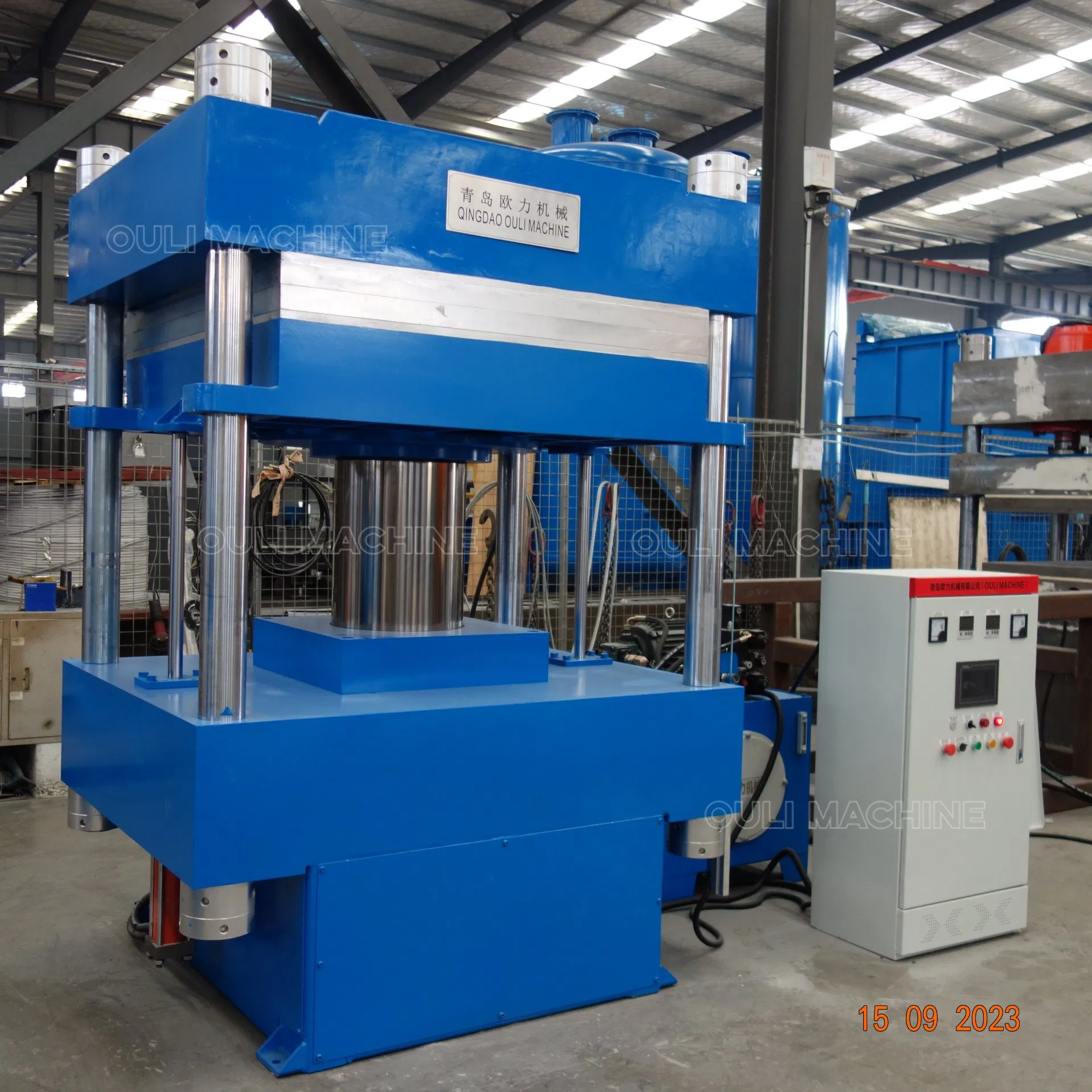

- أسطوانة زيت الماكينة: مادة أسطوانة الزيت هي من نوع QT500-7 عالي الجودة، ويتم تعزيز الحديد القطني QT-500 بعد التقدم في السن، أو استخدام مواد تشكيل، أو قوة الشد ≥50 كجم/مم. تم تصنيع المكبس من مادة سبائك LG-P المبردة، والتي تتميز بقساوة سطح عالية ولا يسهل البلى بها. يبلغ عمق الطبقة المبرّدة من 8 إلى 15 مم، ودرجة الصلابة هي HRC 70 درجة.
- جدول انزلاقي للماكينة: السطح المنزلق مصنوع من فولاذ S50#، وقد تمت معالجته حراريًا حتى تصل إلى صلابة HRC 55-58. يتميز هذا القالب بعمر طويل مقاوم للتآكل، وهو مجهز بتصميم محمل لجعل قوالب الدخول والخروج تنزلق بشكل قابل للشدة.
- النظام الهيدروليكي للماكينة: تعتمد المكونات الهيدروليكية الرئيسية علامات تجارية معروفة، وهي سهلة الشراء والاستبدال، والتخطيط المعقول، وسهولة الصيانة والإصلاح.
- النظام الكهربائي للماكينة: تعتمد المكونات الكهربائية الرئيسية في جهاز PLC العلامات التجارية المعروفة عالميًا. يتميز الجهاز الكهربائي بمزايا الحجم الصغير والهيكل الصغير ومقاومة الكلال، كما أنه مناسب للعمل المتواصل عالي القوة.
- لوحة عزل الحرارة: تعتمد لوحة عزل الحرارة لوحة سليكات كالسيوم عالية الجودة، مع مقاومة ضغط 3.5 ميجا باسكال أو أكثر، ومعامل عزل حراري يبلغ 0.031.

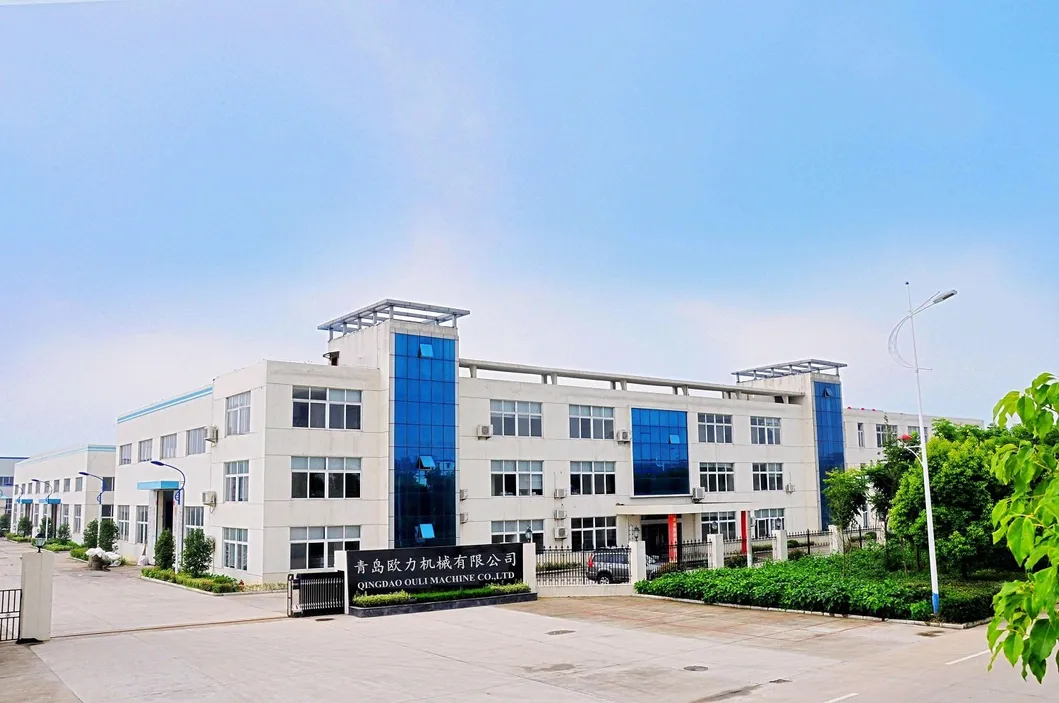

مرافق الإنتاج والتصنيع
تأسس المصنع في عام 1997، وهو متخصص في تصميم الماكينات المطاطية وتصنيعها وصيانتها. تشمل خطوط الإنتاج والخدمات التي نوفرها:
- معدات خلط مطاطية: الخافت على الركبتين، والجرافة، ومطحنة الخلط، ومقص البالات.
- ماكينة الجشع المطاطية: أربع أعمدة، اضغط على الإطار، واضغط على النوع E، واضغط على الإطار والأنابيب، واضغط على الحزام.
- معدات إعادة تدوير الإطارات ذات الاستخدام الأوتوماتيكي وشبه الأوتوماتيكي.
- ماكينة تقويم مطاطية: 2 لفة، 3 لفات، 4 رمية، خط تقويم، خط تقويم.
- معدات إخراج مطاطية: أداة إخراج التغذية الساخنة، ومفردات التغذية الباردة، واستخراج الحزام، وتغذية الخط.
- خط إنتاج المطاط المعاد المطالبة به: مطحنة المطاط.
- ماكينة قطع لفات الورق.
الشهادات والاعتمادات العالمية
مع تطور مستمر لأكثر من 25 عامًا، تم تأسيس هيكل احترافي متكامل في التصميم والبحث والتصنيع للماكينات المطاطية والبلاستيكية. تم تصدير هذه المنتجات لأكثر من 100 دولة حول العالم مع اعتماد شهادات الجودة العالمية مثل CE و ISO و SGS لتلبية المعايير الصناعية بدقة عالية.
جسر مطاطي ساخن محمل Vulcanizing
آلة ضغط القوالب وتشكيل الكريات
الأسئلة الشائعة حول ماكينة ضغط الإطارات والمطاط
ما هي وظيفة ماكينة ضغط الإطارات والمطاط؟
تُستخدم هذه الماكينة لتشكيل وطلبة (كبرتة) المواد المطاطية والبلاستيكية تحت تأثير الضغط العالي والحرارة لإنتاج منتجات مطاطية متينة وقوية مثل الإطارات، وحلقات منع التسرب، والحشيات، وسجاد الأرضيات.
ما هي خيارات التدفئة المتاحة في لوحات التسخين؟
توفر الماكينة خيارات تدفئة مرنة تشمل التدفئة الكهربائية، أو تدفئة البخار، أو التدفئة بالزيت الساخن، مما يسمح للعملاء باختيار الطريقة الأنسب لمتطلبات الإنتاج الخاصة بهم.
كيف يساهم نظام التحكم PLC في تحسين عملية الإنتاج؟
يوفر نظام التحكم المتقدم PLC إدارة آلية بالكامل لدورة الكبس والتشكيل، بما في ذلك إغلاق القالب، والتهوية التلقائية لإخراج الهواء، وضبط درجة الحرارة، والتوقيت، مما يضمن كفاءة عالية وجودة ثابتة وخفض استهلاك الطاقة.
هل يمكنني تخصيص حجم الألواح وقوة الضغط للماكينة؟
نعم، يمكن تخصيص قوة الكبس، ومساحة لوحة التسخين، وشوط الكباس، وعدد طبقات العمل بناءً على متطلبات الإنتاج الفنية والمواصفات الخاصة بكل مصنع.
ما هي ميزات الأمان المزودة في ماكينات الكبس الهيدروليكي؟
تشتمل الماكينات على ستائر أمان ضوئية حساسة ونظام إنذار تلقائي متكامل لحماية المشغلين أثناء العمل وتجنب أي حوادث أثناء حركة القوالب.
