المعلومات الأساسية
نموذج رقم.
Pultrusion machine
الاسم
ماكينة لفائف رباعية المحاور للأنبوب الكهربائي لتخطيط متطلبات الموارد (FRP)
الطراز
10T 12t 15t 20t 25t 30t 40t 50t
المزايا
التشغيل الآلي، والإنتاجية العالية
تدريس الإنتاج
الإمداد
حزمة النقل
عن طريق البحر
تخصيص
20 جالون
الأصل
الصين
رمز النظام المنسق
3917290000
القدرة الإنتاجية
5000
مواصفات المنتج
ماكينة طرد بروب تخطيط متطلبات الموارد

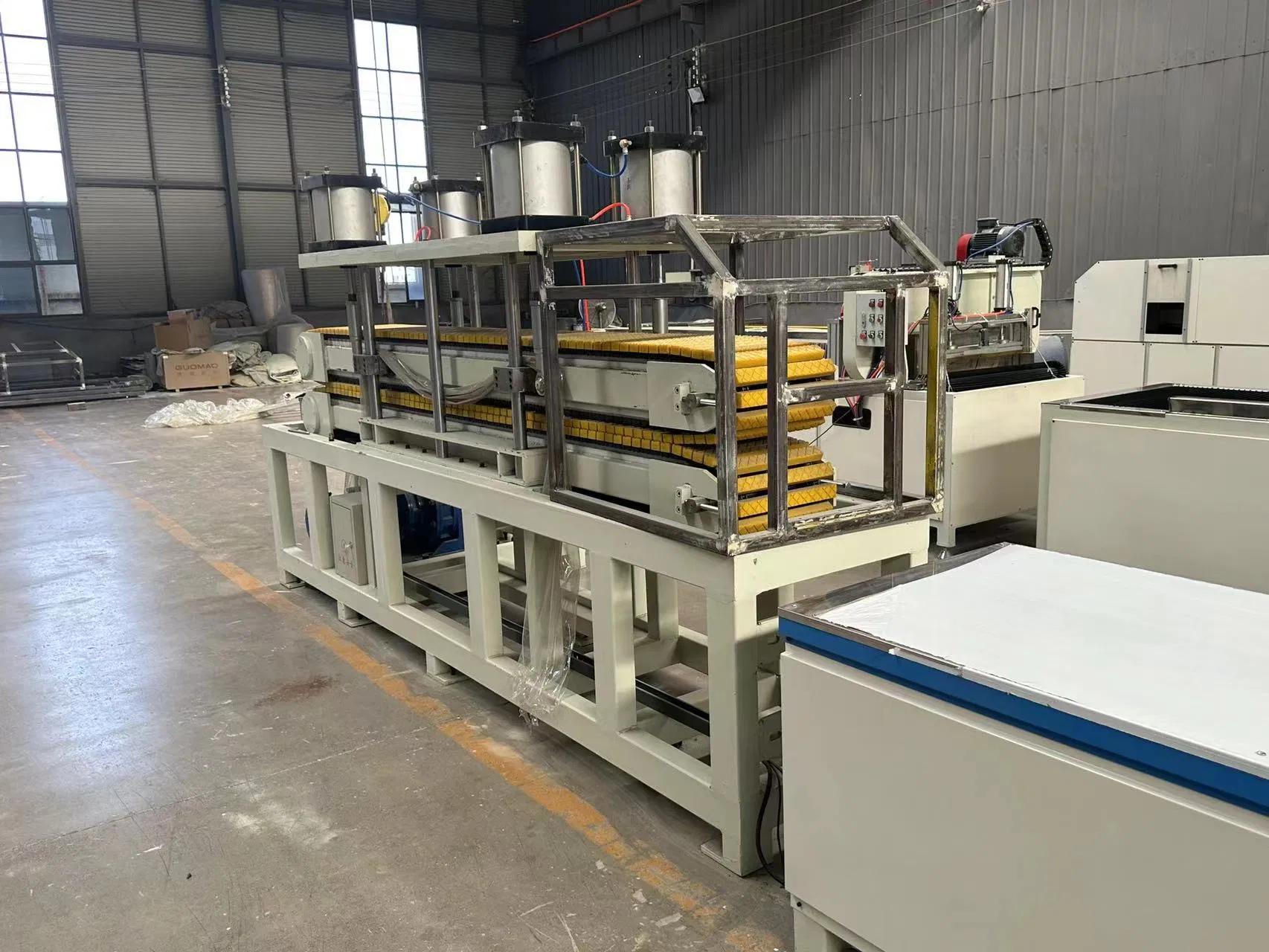

معدات الطرد الهيدروليكي التبادلي
البيانات الفنية لخط إنتاج طرد FRP

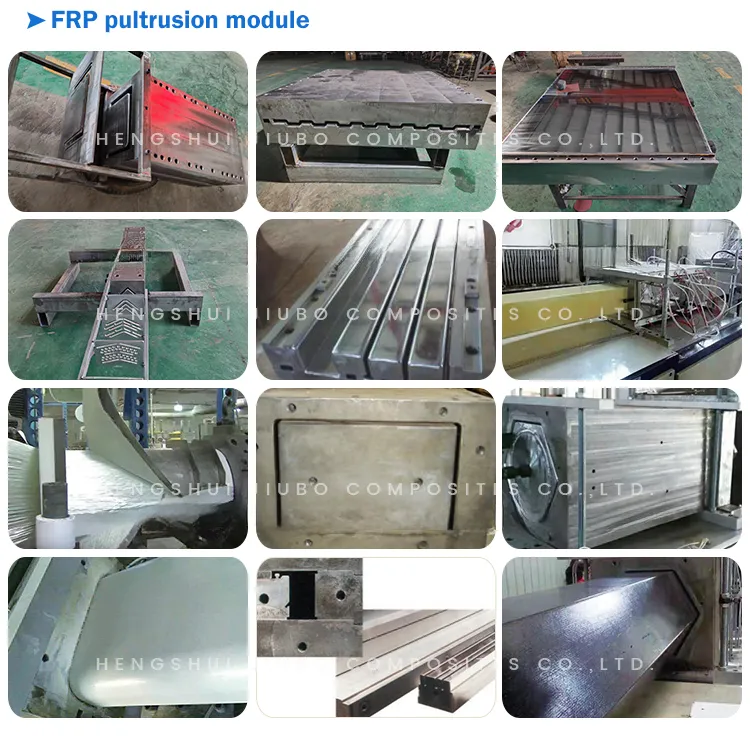

- حجم لوحة تثبيت القالب: 1170×900×20 مم
- طول القالب: 900 مم
- يمكن ضبط ارتفاع لوحة تثبيت القالب من 0 إلى 80 مم
- التحكم في درجة الحرارة القسم: 4
- لوح التسخين (نوع اللوحة العلوية والسفلية): العرض الفعال 400 مم، الطول 840 مم، السمك 40 مم
- الحد الأقصى لحجم نافذة تثبيت الجر: 1000 مم (العرض)×300 مم (الارتفاع)
- طول طاولة التثبيت العلوية والسفلية: 400 مم
- الجر: 200-800 كيلونيوتن
- سرعة البثق: 0.1~1.0م/دقيقة

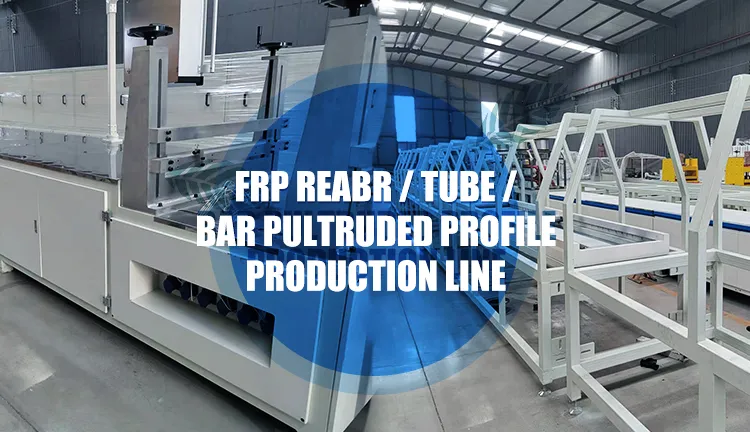

خط إنتاج بروز من نوع برغي الرصاص

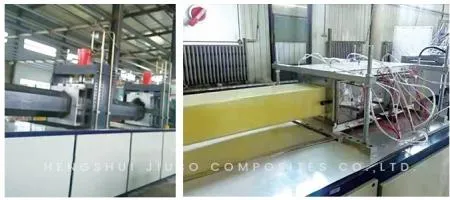

خط إنتاج لفائف طرد النتوء FRP

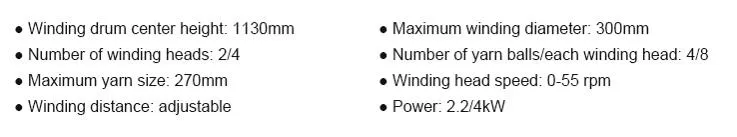

المعلمات الفنية للماكينة الملتوية
خط إنتاج اللفات ذات البثق FRP هو التكامل المثالي لعملية البثق واللف، للتغلب على أوجه القصور في عملية البثق المنفصلة وعملية اللف، بحيث يتم تعزيز القوة الطولية والقوة العرضية بشكل كبير، ويمكن أن تجعل أنبوب اللفات الإنتاج مستمر، وتحسين كفاءة إنتاج الأنبوب بشكل كبير. نظرًا لللف المنتظم للألياف الزجاجية، وشعور بالألياف، وقطعة قماش مصنوعة من الألياف، وغيرها من مواد التعزيز في الاتجاه المحيط، فقد تحسنت مقاومة الضغط في الدفة بشكل كبير.

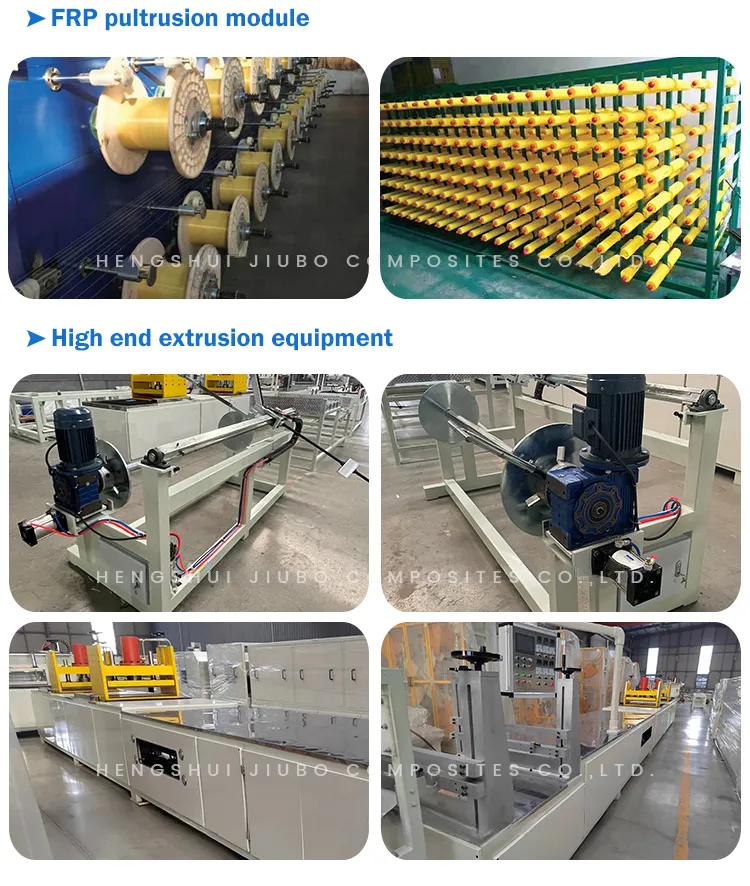

معدات إنتاج أشرطة الألياف الزجاجية المركبة

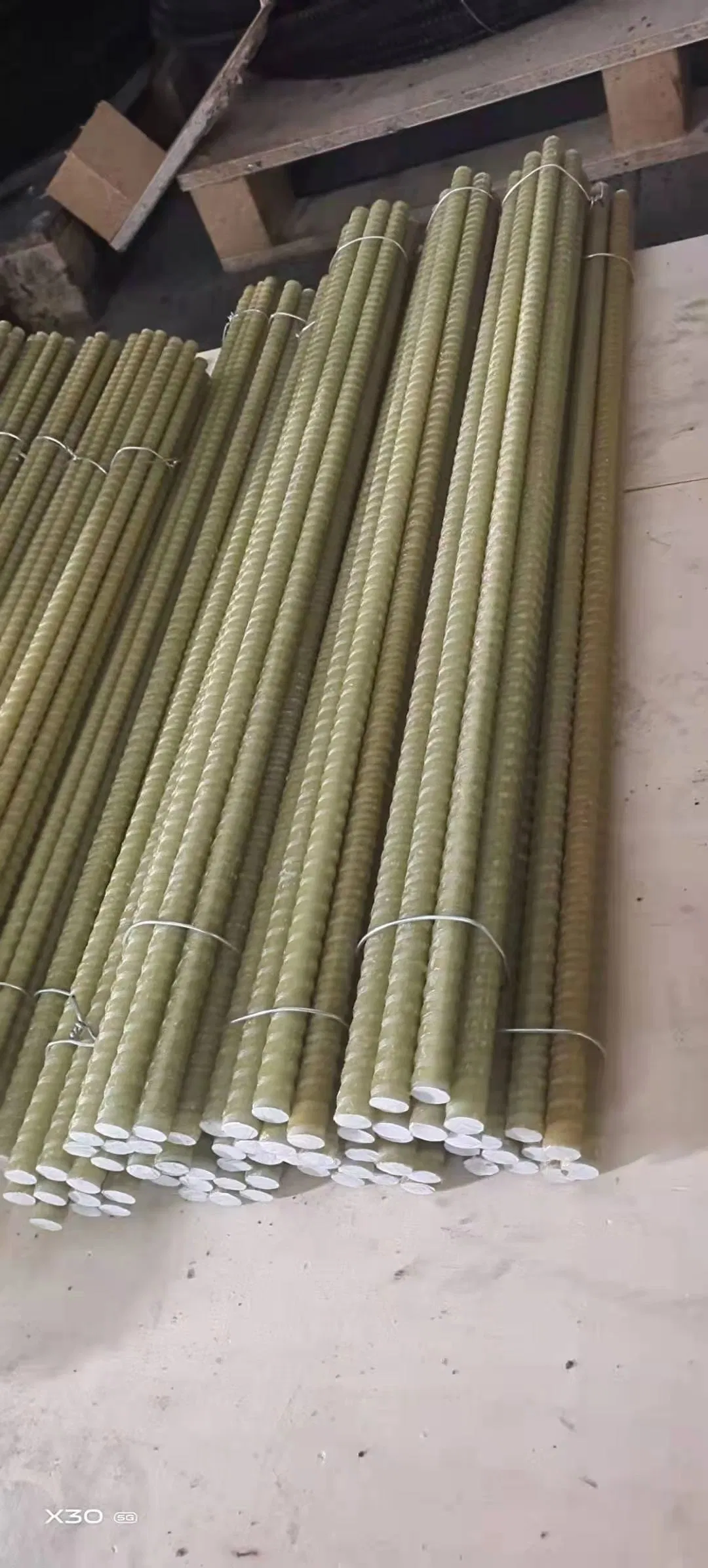

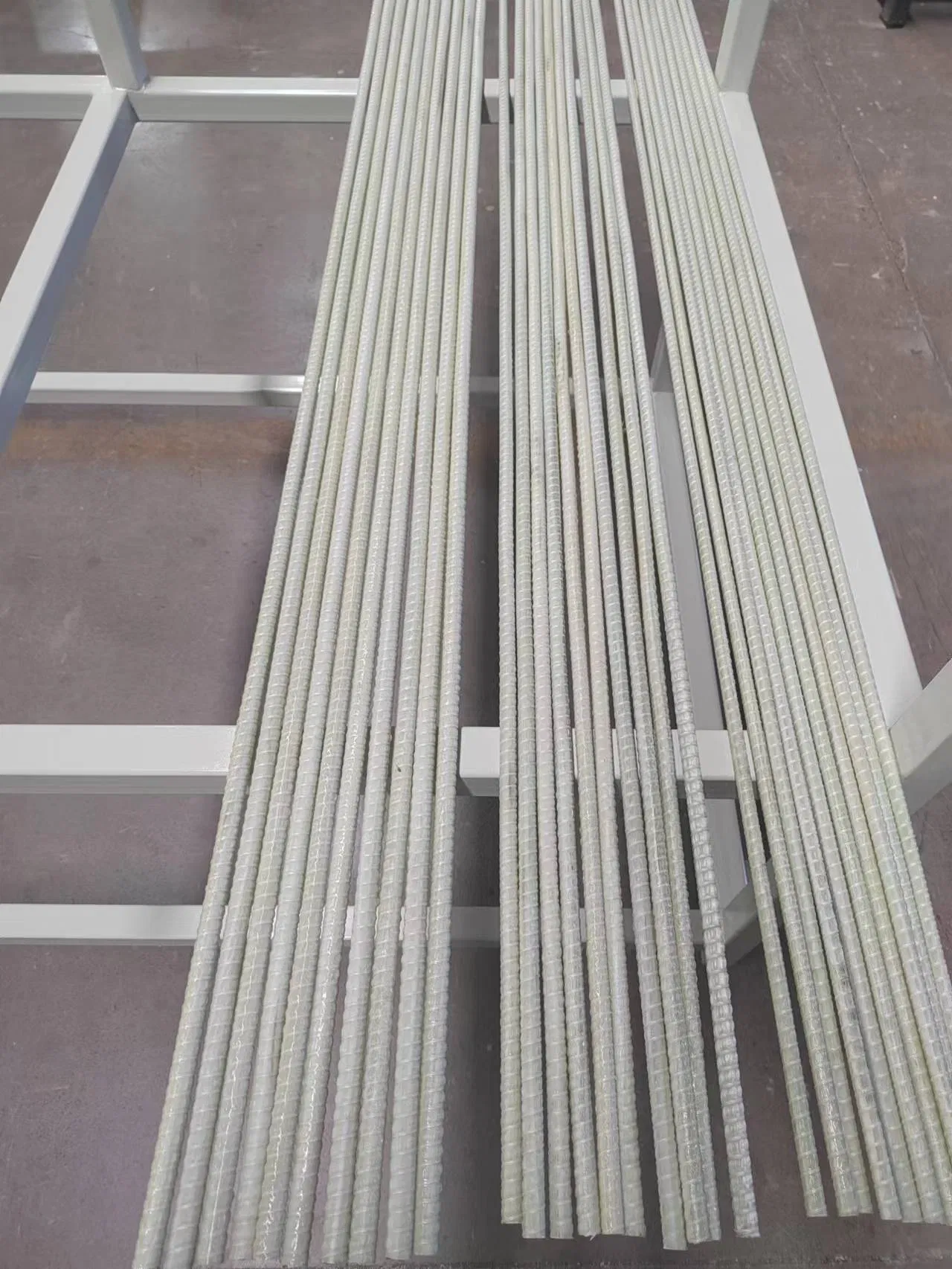

4 تقوية الزجاج الفبيري

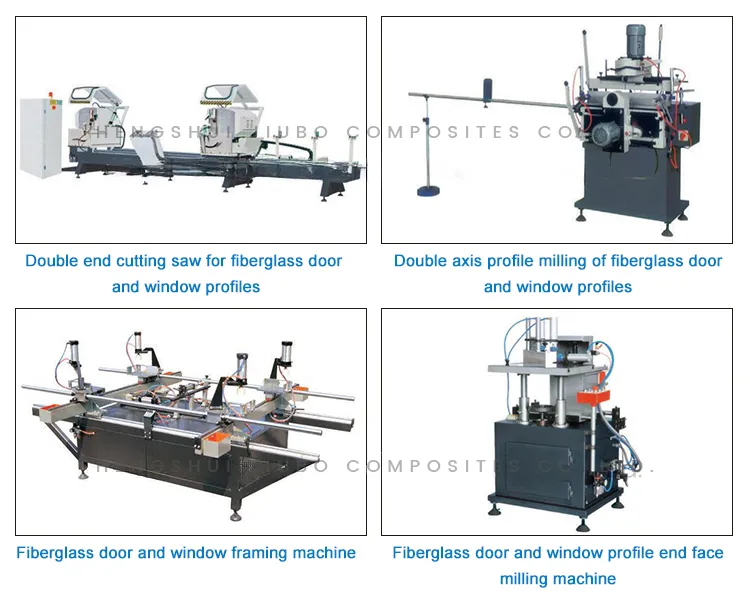

بوابة فيبرجلاس ومعدات طرد النافذة
معدات إنتاج النواة المركبة لكابل ألياف الكربون

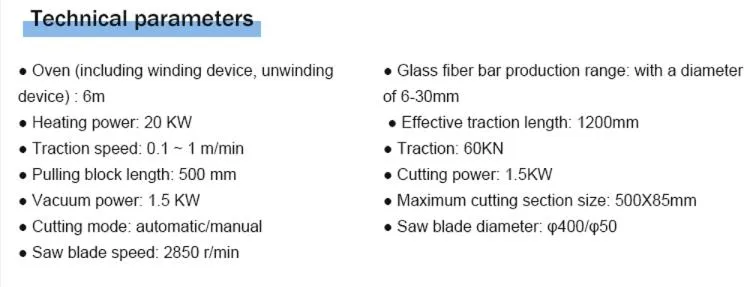

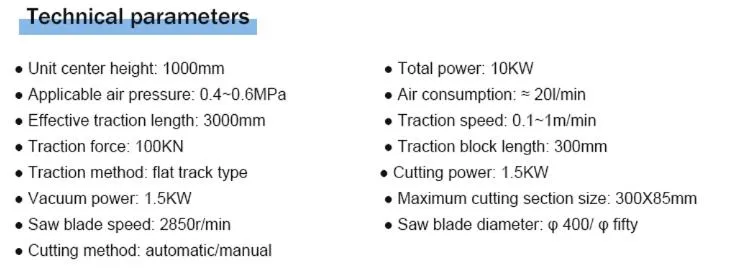

المعلمات الفنية
- يعتمد الهيكل الرئيسي لإطار الخيوط المصنوع من ألياف الكربون الصلب البنية، التي يمكنها تركيب 120 عمود دوران تم ترتيب عمود الدوران عليه كلا الجانبين، كل جانب مرتب على شكل مصفوفة، الخارجي لعمود الدوران القطر هو φ 75، والتباعد المتوازي بين مراكز عمود الدوران هو 320 مم.
- تم تزويد عمود الدوران بلوحة توقف لمنع انزلاق الألياف إلى عمود الخيوط عند التدوير.
- كل حزمة من الألياف مزودة بجهاز توجيه الخيوط؛ هناك لا يوجد تداخل في عملية التخلّل، والجلبة المصنوعة من السيراميك هي مثبتة على الحائط الداخلي لفتحة دليل الخيوط لضمان عملية الاتصال بين حزمة خطيبتي وثقب الجدار ولن تكون هناك ظاهرة كشط أو حرير
- هيكل الإطار قابل للحركة. لا يمكن تحريك إطار الخيوط عند العمل، يمكن أن يتحرك إطار الخيوط ككل عند عدم العمل
- معدات تشكيل البثق المركّب من الألياف المصنوعة من الكبائن مع جهاز معالجة لاحقة للقلب المركب، قلب مركب من قالب قالب قالب قالب قالب قالب قالب قالب القلب المركب، مباشرة في مجموعة المعالجة اللاحقة التي تم ضبطها لعلاج الحرارة بشكل إضافي.
- الطول الإجمالي لمنطقة التسخين لجهاز المعالجة اللاحقة لا يقل عن 2 م، وطول منطقة التسخين قابل للضبط.
- يتم استخدام الجرار الزاحف، ويتم ضغط قوة الضغط الخاصة به بمقدار ضغط الهواء
- جر الجرار: 4 أطنان.
- يجب أن تكون مادة الطبقات البولي يوريثان، ودرجة صلابة بابيت هي ≥ 85.
- تحديد المكونات الهوائية للمنتجات عالية الجودة.
- نطاق سرعة الجر هو 0.1 إلى 1 م/دقيقة، قابل للضبط بشكل مستمر.
- مساحة التثبيت 215 (عرض)×110 (ارتفاع) مم
- ضغط الهواء المناسب: 0.4~0.6 ميجول؛ استهلاك الهواء: ≤ 20/دقيقة
- يمكن تحميل بكرة السحب وفقًا للمعيار JB/T 7600.1-94. ومن بينها، يتم التحكم في قطر اللوحة الجانبية للبكرة السلكية (D1) في نطاق 1500 إلى 2500mm.
- وظيفة التحكم في التشغيل هي وظيفة التشغيل المتواصل، ويتم التحكم في سرعة الخط عند 0.1~1.0م/دقيقة، وهي قابلة للضبط بشكل مستمر.
- يتم تشغيل الماكينة التي يتم تشغيلها باستخدام موتور عزم الدوران، ويتم استخدامها مع ماكينة الجر.
- يمكن التحكم في جهاز التحكم بشكل مستقل، ولكن يمكن التحكم في نظام التحكم مزودة بنظام إنذار وجهاز إيقاف في حالة الطوارئ
ملف تعريف الشركة
تعتبر شركتنا متخصصة في إنتاج وبيع مجموعات كاملة من المعدات الكيميائية، ومجموعات كاملة من خطوط إنتاج منتجات الألياف الزجاجية، وفي الوقت نفسه تصنيع مواد مركّبة ومنتجات SMC حصلنا على شهادة نظام الإدارة ISO9001، ISO14001، ISO45001، و SGS certificate. إنتاجنا و المنتجات قد بيعت إلى جميع أنحاء العالم، بما في ذلك الولايات المتحدة وكندا وأستراليا، البرازيل، اليابان، ألمانيا، روسيا، الهند، ماليزيا، إندونيسيا، مصر ودول أخرى، فازت بدعم العملاء الجدد والقدامى والثقة بهم.
- سلسلة المعدات الكيميائية EPC: عملية اللانهايم: استكمال مجموعات من معدات إنتاج كبريتات البوتاسيوم، معدات إنتاج السلفات، مجموعات كاملة من معدات حمض الكبريتيك، مجموعات كاملة من معدات إنتاج كلوريد الكالسيوم.
- مجموعة كاملة من سلسلة إنتاج منتجات FRP: مجموعة كاملة من أنابيب إنتاج خيوط المعالجة بالبلاستيك المقوى بواسطة الكمبيوتر الدقيق، خط إنتاج لفائف فتيلة FRPTank، مجموعة كاملة من خط إنتاج بشر الأنابيب، مجموعة كاملة من خطوط إنتاج بروفيليه المقوى بالبلاستيك المقوى، خط إنتاج خزان زيت SF/FF.

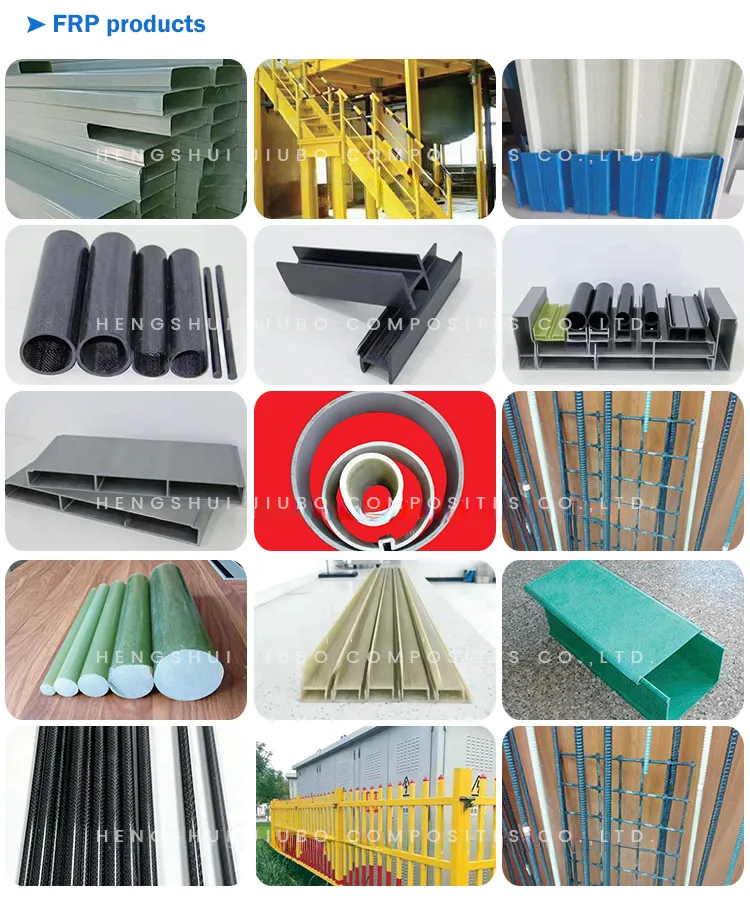

- سلسلة منتجات الزجاج الليفي: أنبوب عالي متوسط ومنخفض الضغط، وخزان مقاوم للتآكل (FRP)، وبرج مقاومة التثليق (FRP)، وخلايا الخرسانة البوليمر. خزانات زيت مزدوجة الطبقات SF/FF، وبرج تبريد مقاومة التآكل الناتج عن مقاومة التآكل الناتج عن مقاومة التآكل في الطلاء (FRP)/BMC، وملفات بروز مقاومة التثليبات (FRP)، ومنتجات الزجاج الطارد الأخرى المخصصة، ومشروع مقاومة التآكل المقاومة للتآكل (FRP).
