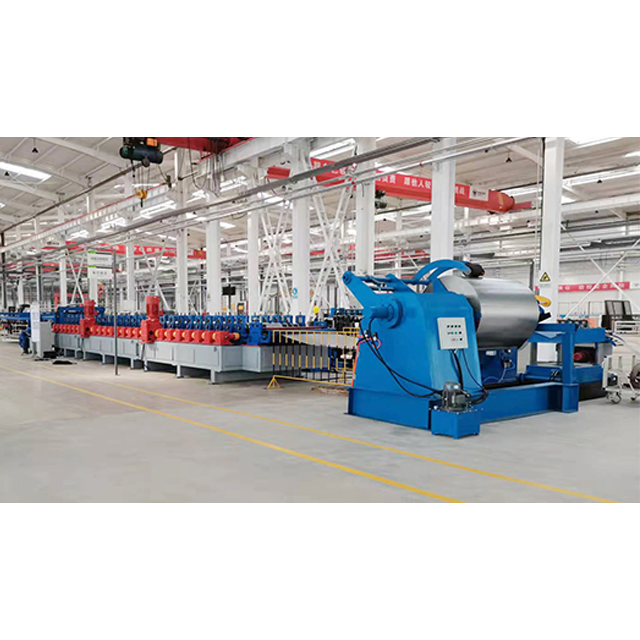

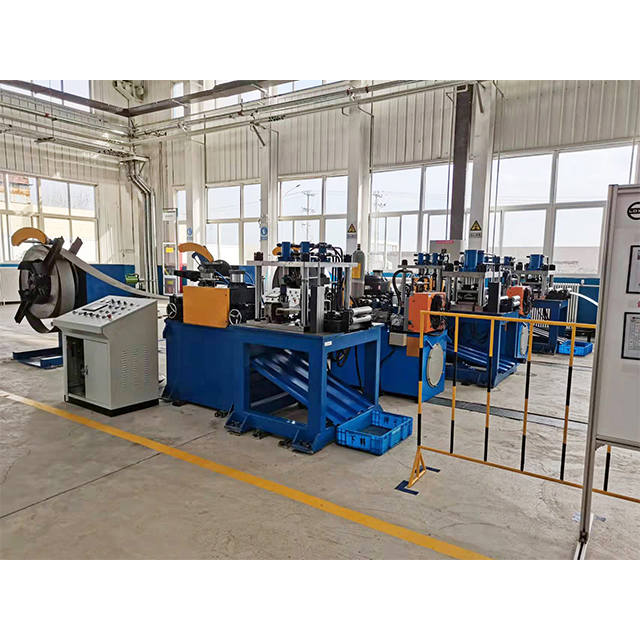

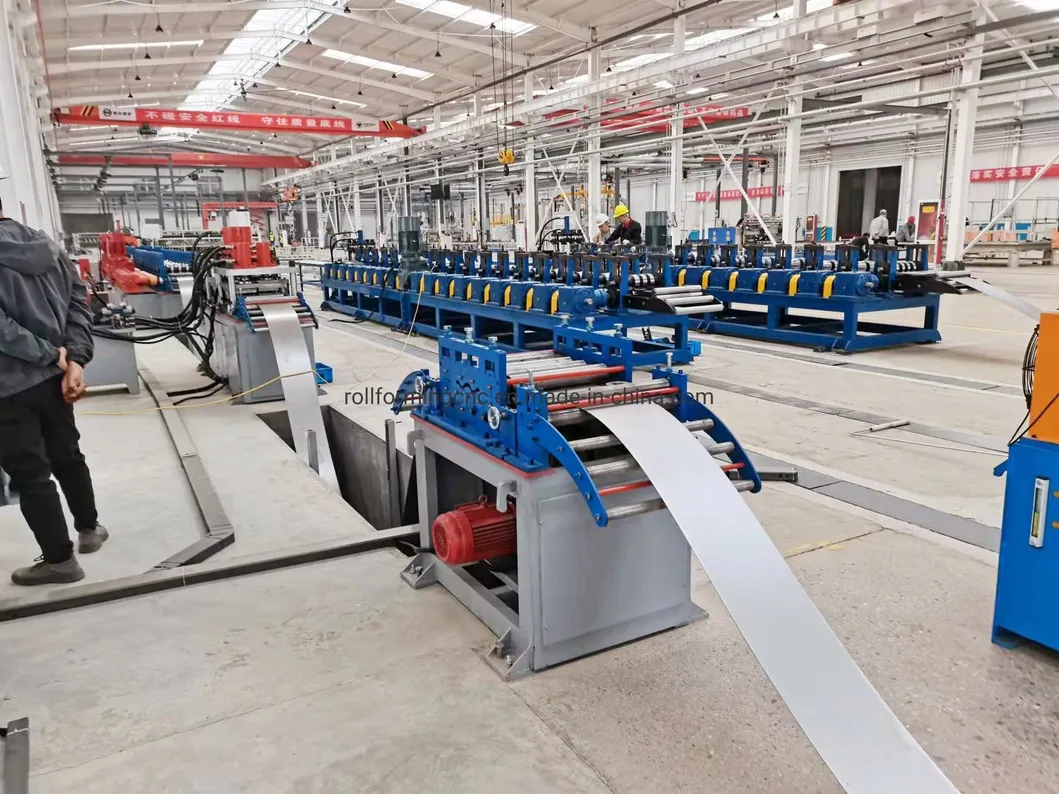

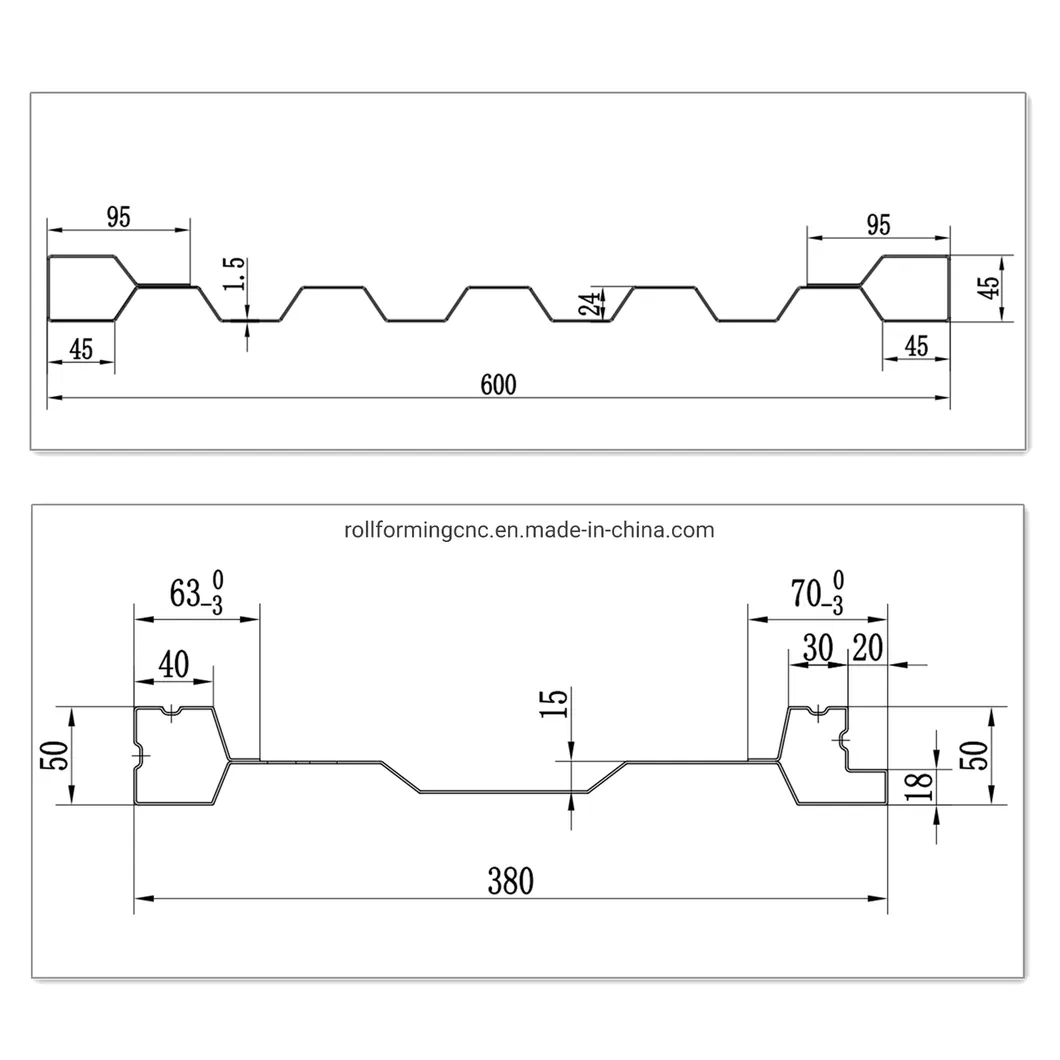

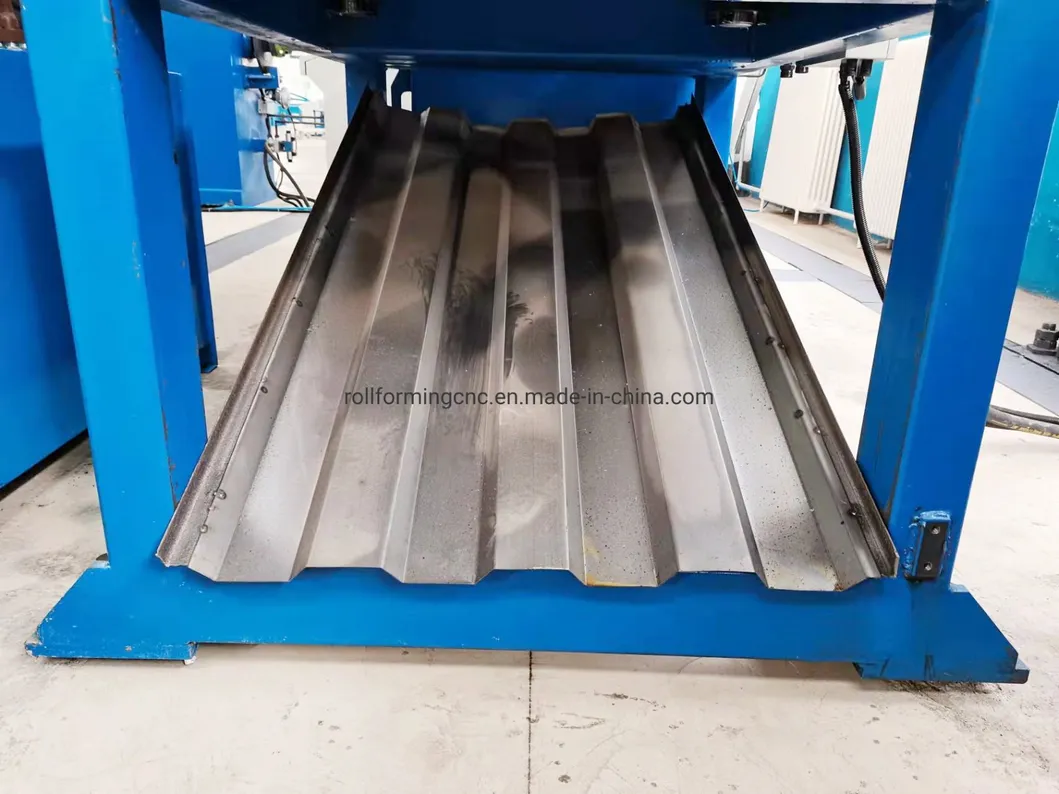

معدات خط إنتاج لوحة النقل هي عبارة عن معدات آلية تستخدم في تصنيع اللوحة العلوية والسفلية والجانبية للحامل من لوحة عربة الشاحنة
يتم تنفيذ خط الإنتاج وفقًا للعملية التالية:
إزالة الطلاء ← الضبط ← جندي (تخزين) ← تغذية Servo، قطع سابق ← لوبر (تخزين) ←تشكيل اللفات ← لحام بقعة←قطع←تفريغ.
| لا | اسم العناصر | المواصفات |
|---|---|---|

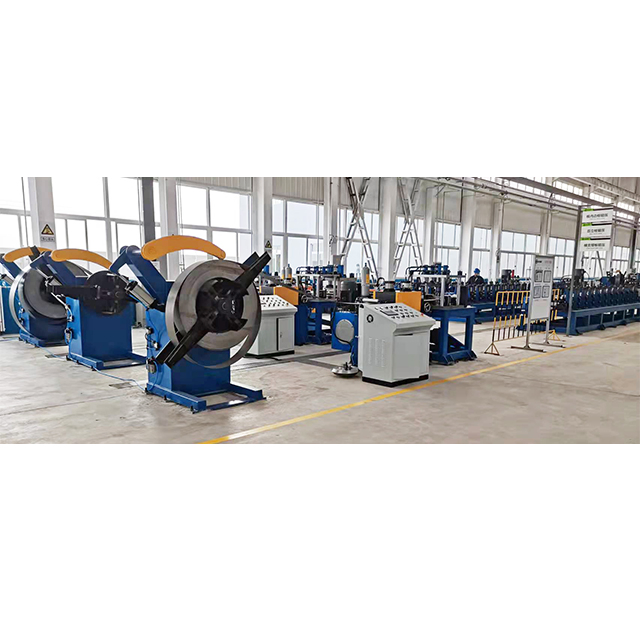

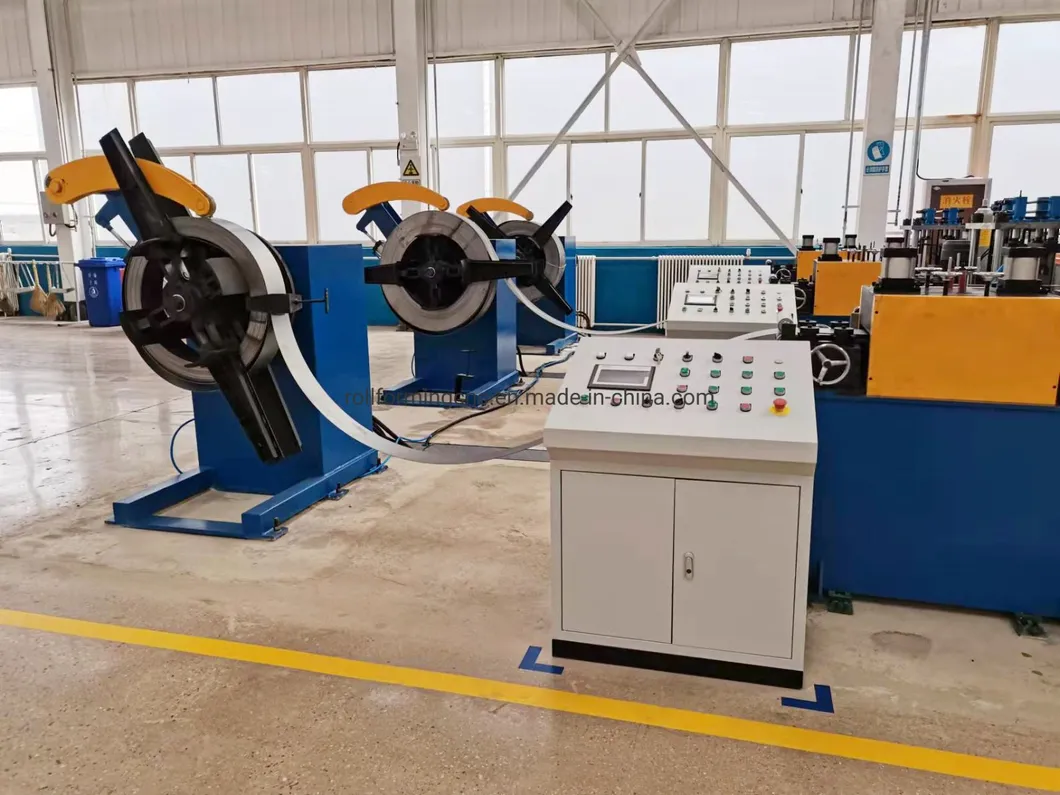

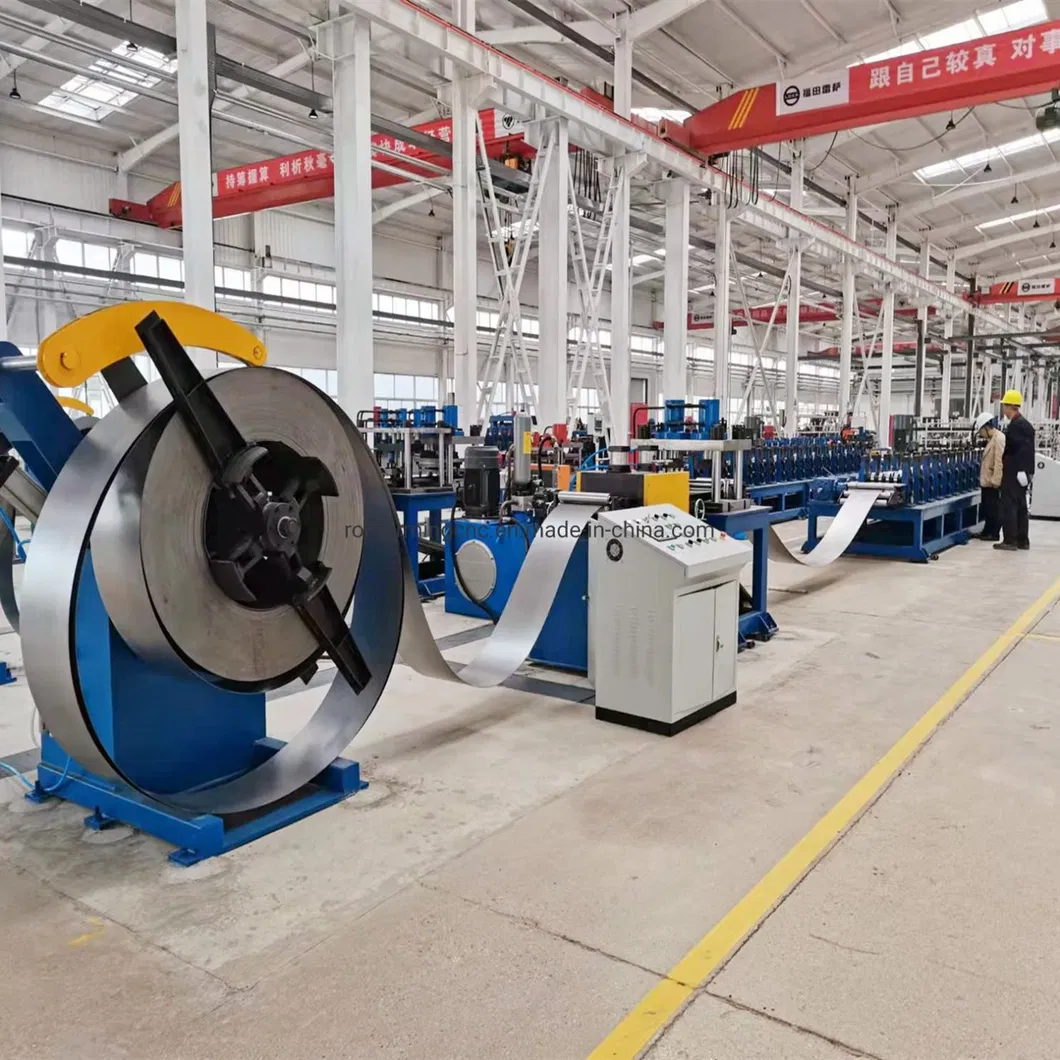

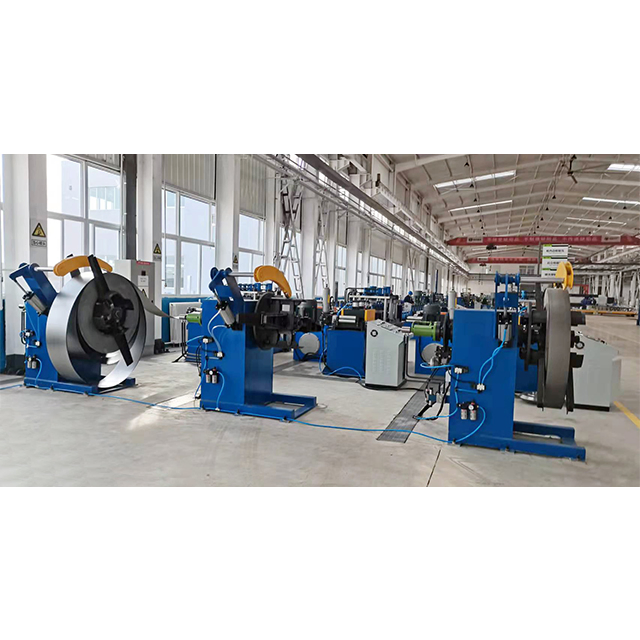

| 1 | وحدة التزييت | وضع الرأس الواحد، دعامة واحدة معرّف الملف: القطر 508 القطر الخارجي للملف: القطر 1300 مم عرض الأشرطة: 1000 مم الوزن الأقصى: ≤7000 كجم |
| 2 | ماكينة التسوية | 5 تسوية الأسطوانة الحد الأقصى لسرعة العمل: 20 م/دقيقة الحد الأقصى لعرض لفافة التسوية: 300 مم التكيف مع الحد الأقصى لسمك اللفة: 2.0 مم قدرة موتور آلة التسوية: 5.9 كجم (خاضعة للتصميم النهائي) |
| 3 | وحدة تغذية السيرفو | الحد الأقصى لسرعة التغذية: 20 ميجا/دقيقة الحد الأقصى لعرض التغذية المسموح به: ≤1000 مم سُمك التغذية المسموح به ≤1.2 مم خطأ تغذية فردي: ≤±0.2مم (التفاوت غير تراكمي) ماركة محرك السيرفو: YASKAWA، اليابانية قدرة موتور السيرفو: 5.9 كجم (خاضعة للتصميم النهائي) |
| 4 | ماكينة اللكم والقص المسبق | لإكمال ثقب القطع المسبق في ملف التعريف. |

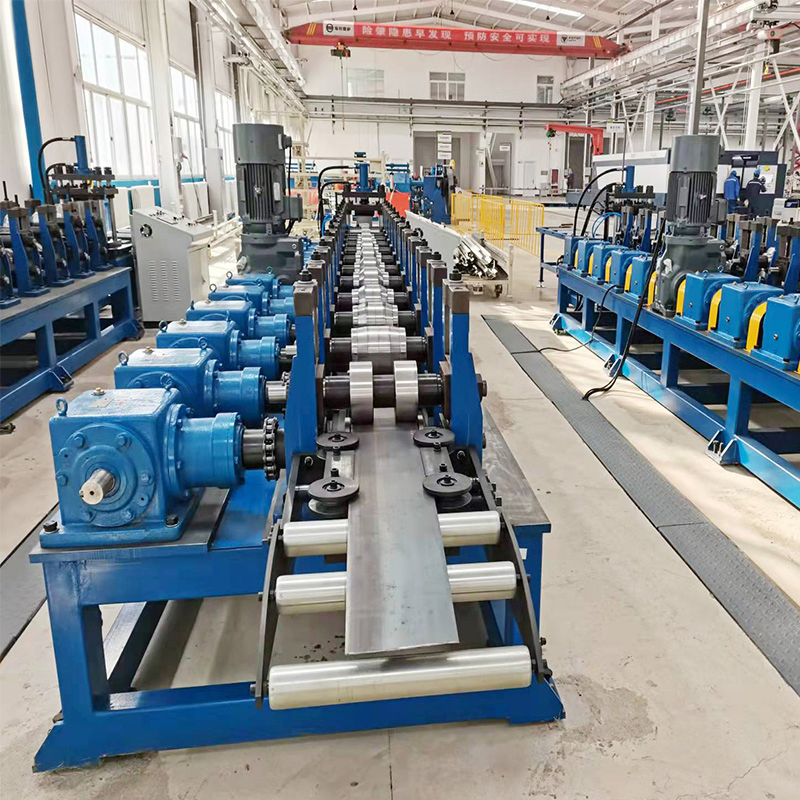

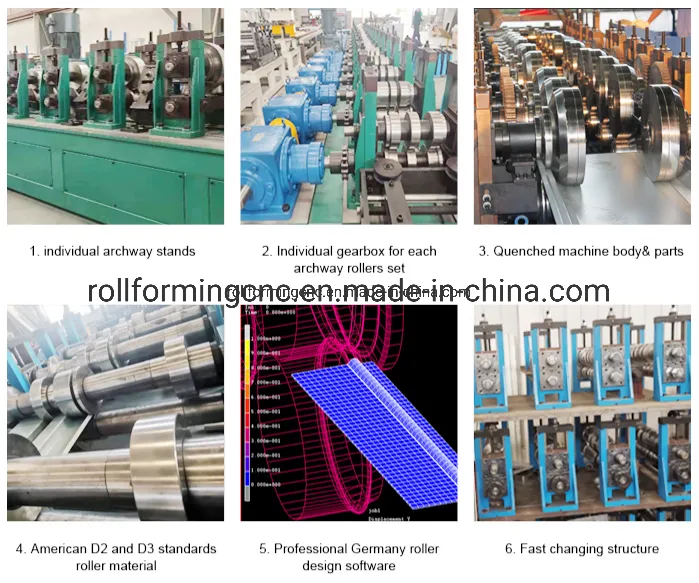

| 5 | آلة تشكيل اللفات سريعة التغيير | يوجد نوعان من الصواميل على الجزء الخارجي من ممر القلابين: اليد اليسرى (العمود السفلي) واليد اليمنى (العمود العلوي). مادة المسار: QT450. 8/13 مستندات عرض الأسعار مادة عمود البكرة: 40 Cr، مغمورة ومتلسقة، الصلابة هي HRC45~50 المعلمات: تشكيل الدفعات: 36 تمريرات (تخضع للتصميم النهائي) (36) طلعة الطريق: (32) طلعة قطر عمود آلة تشكيل الدائرة: φ 70 مم (يخضع للتصميم النهائي) قدرة المحرك: 55 كيلووات الحد الأقصى للسرعة الخطية: 2~8م/دقيقة |

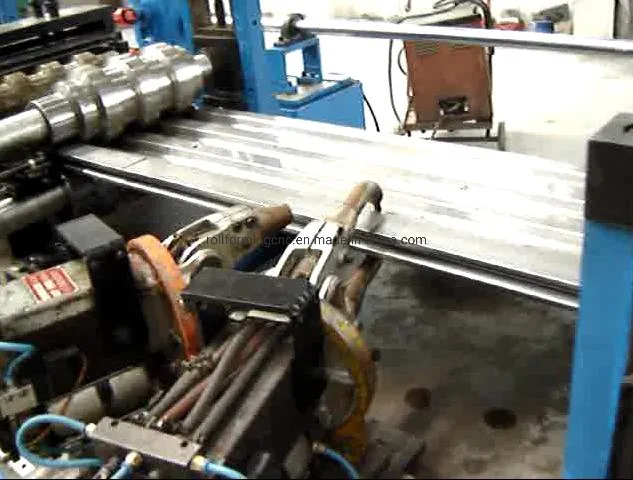

| 6 | مجموعتين من ماكينة اللحام النقطي | الهيكل: تتضمن المكونات الرئيسية إطار جز، ومقالب قطع، ونظام هيدروليكي، إلخ. يعتمد وضع القاطع على القطع ذي الحواف المزدوجة. مادة القاطع: Cr12MoV (القساوة بعد النكوش هي HRC58~62) دقة الحجم: ±1 مم |
| 7 | القطع الهيدروليكي | يستخدم وضع القاطع مقص التملق مادة الشفرة: Cr12MoV (الصلابة بعد تشقّ HRC58~62) المعلمة :دقة القطع:±1.5 مم |
| 8 | خزانة التحكم الكهربائي | بي إل سي: ميتسوبيشي المحول: دلتا شاشة اللمس: الفيلون (تايوان، الصين) الأجهزة الكهربائية منخفضة الجهد: Schneide (فرنسا) وحدة الترميز: OMRON (اليابان) وحدة تحكم السيرفو: ياسكاوا (اليابان) |
| 9 | النظام الهيدروليكي | يستخدم النظام الهيدروليكي المرشح، وهو نظافة الزيت لضمان درجة تتراوح بين 6 إلى 8 درجات |

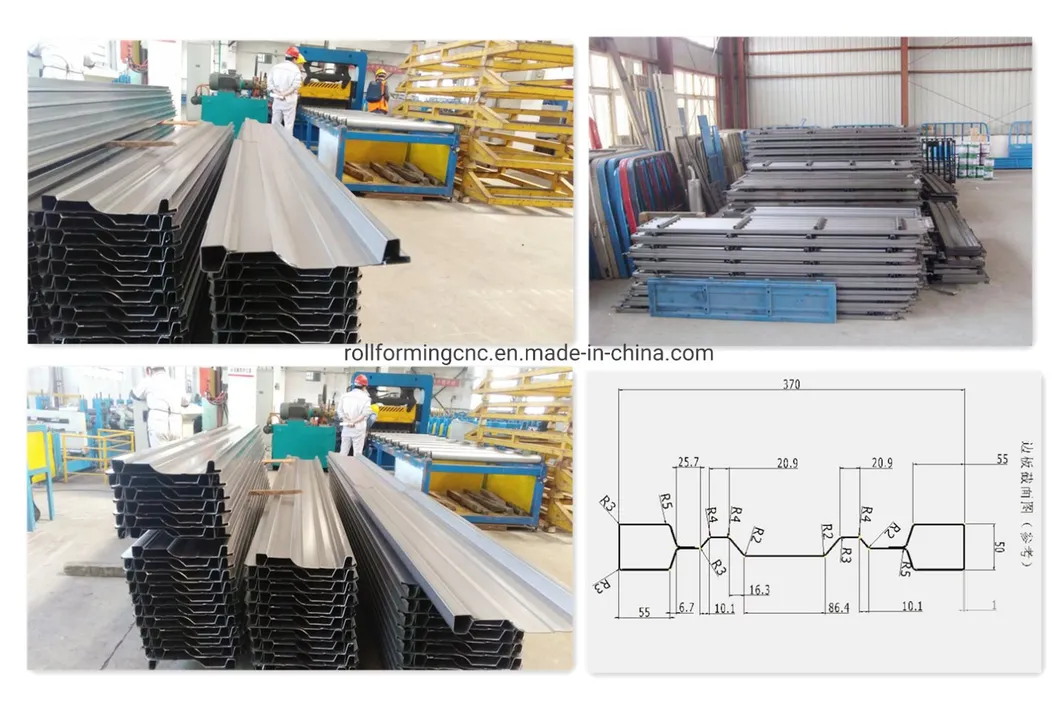

ماكينة تشكيل لفافة لوحة مربعة الرقبة؛ ماكينة تشكيل لفافة لوحة الشاحنة؛ الجانب التلقائي ماكينة تشكيل لفافة الصفائح؛ ماكينة تشكيل لوح سقف العربة
يمكن لمهندسي وفريق التصميم النشط لدينا أن يجعل الماكينة الخاصة وفقًا للمتطلبات الخاصة للعميل.
نؤكد للماكينات التي طلبتها على وعد بها الوقت.
نحن نوفر التثبيت والتدريب من خلال دعم الفيديو عبر الإنترنت؛ وفريق خدمات التركيب والتدريب المحلي؛ وإرسال مهندس للتثبيت والتدريب؛ وتوفير فيديو لعملية التثبيت.
يمكنك الدفع عبر طرق الدفع الآمنة لحماية دفعتك مقدماً.
سيتم توفير التفتيش عن المصنع قبل طلبك عبر الإنترنت بواسطة تطبيق اجتماع الفيديو، مثل الغرفة وWeChat وSkype إلخ.
نحن نحافظ على توفير الصيانة طوال عمر الماكينة.
يمكنك تعيين الطرف الثالث الدولي، مثل TUV وSGS وBV، وإجراء الفحص قبل الشحن.
