آلة تشكيل لوحات حاويات الشاحنات لصنع ألواح السيراميك

1 / 5

آلة تشكيل لوحات حاويات الشاحنات لصنع ألواح السيراميك

هل مازلت في حيرة من أمرك؟ احصل على عينات بقيمة $ !

نموذج للطلب

إرسال استفسار

وصف المنتج

ملخص
مقدمة موجزة
وصف المنتج
معلمات المنتج
عرض القطعة قيد التشغيل
مزاياتنا
التغليف والشحن
خدمتنا
الأسئلة الشائعة

ملخص - المعلومات الأساسية

نموذج رقم. Carriage Board Car Panel Roll Forming Machine

نوع المنتج آلة تشكيل الأسطوانة

الصف التلقائي أوتوماتيكي

مصدر الطاقة هيدروليكي

تصميم برغي المزدوج المسمار

شهادة CE, ISO, زيادة العملاء

تطبيق ماكينات صناعة حاويات الشاحنات

شرط جديد

حسب الطلب حسب الطلب

الطراز SART-380

الملف اللوني 1300 ملم

معرّف الملف 508 مم

عرض الأشرطة 1000 مم

سمك الأشرطة 1~1.2 مم

وزن الملف 7000 كجم

سرعة الخط 5-15 م/دقيقة

قوة مقاومة الشد للمواد الخام 235ميجاباسكال

حزمة النقل حزمة التصدير القياسية

تخصيص عرض 380 مم

رمز النظام المنسق 841900091

القدرة الإنتاجية 20 مجموعة/سنة

مقدمة موجزة

ماكينة تشكيل اللفة المعدنية لورقة حامل الشاحنة عالية الفعالية

معدات خط إنتاج لوحة النقل هي عبارة عن معدات آلية تستخدم في تصنيع اللوحة العلوية والسفلية والجانبية للحامل من لوحة عربة الشاحنة.

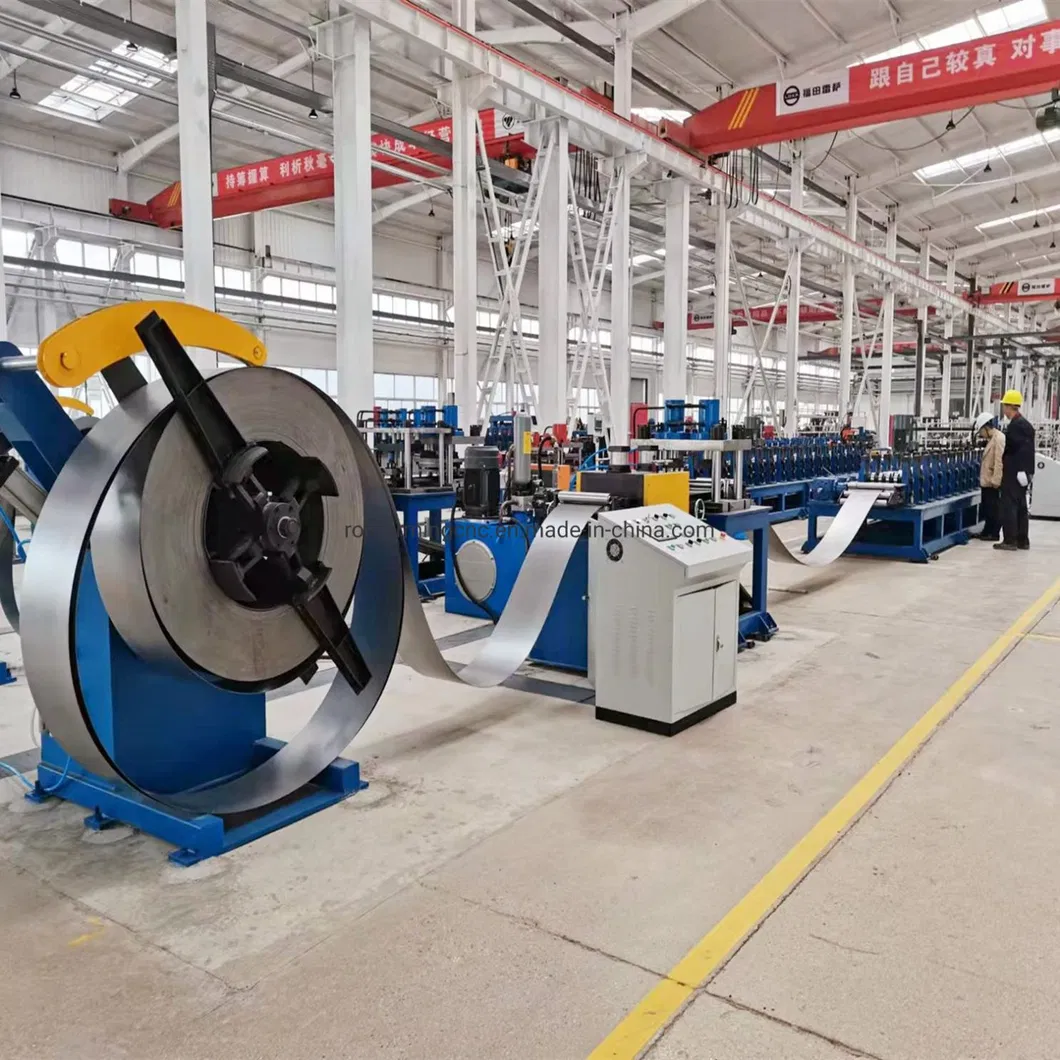

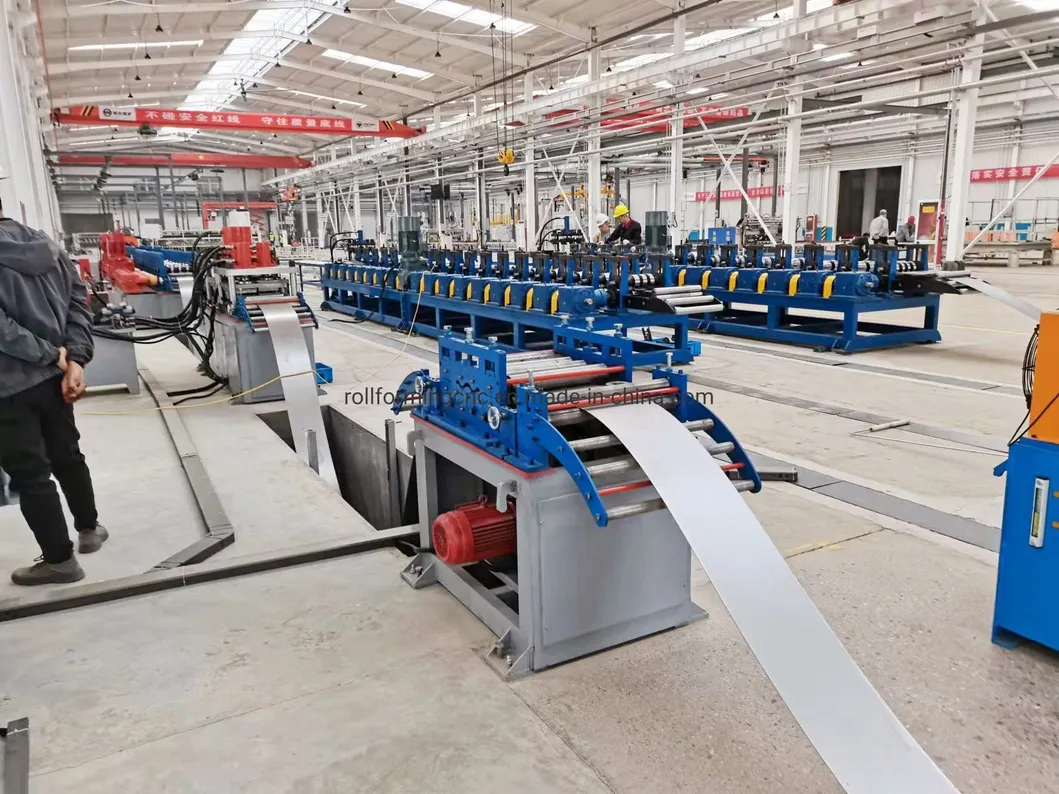

عملية الإنتاج

يتم تنفيذ خط الإنتاج وفقًا للعملية التالية:

إزالة الطلاء
الضبط
جندي (تخزين)
تغذية Servo، قطع سابق
لوبر (تخزين)
تشكيل اللفات
لحام بقعة
قطع
تفريغ

وصف المنتج - مكونات الماكينة

رقم	اسم العناصر	المواصفات

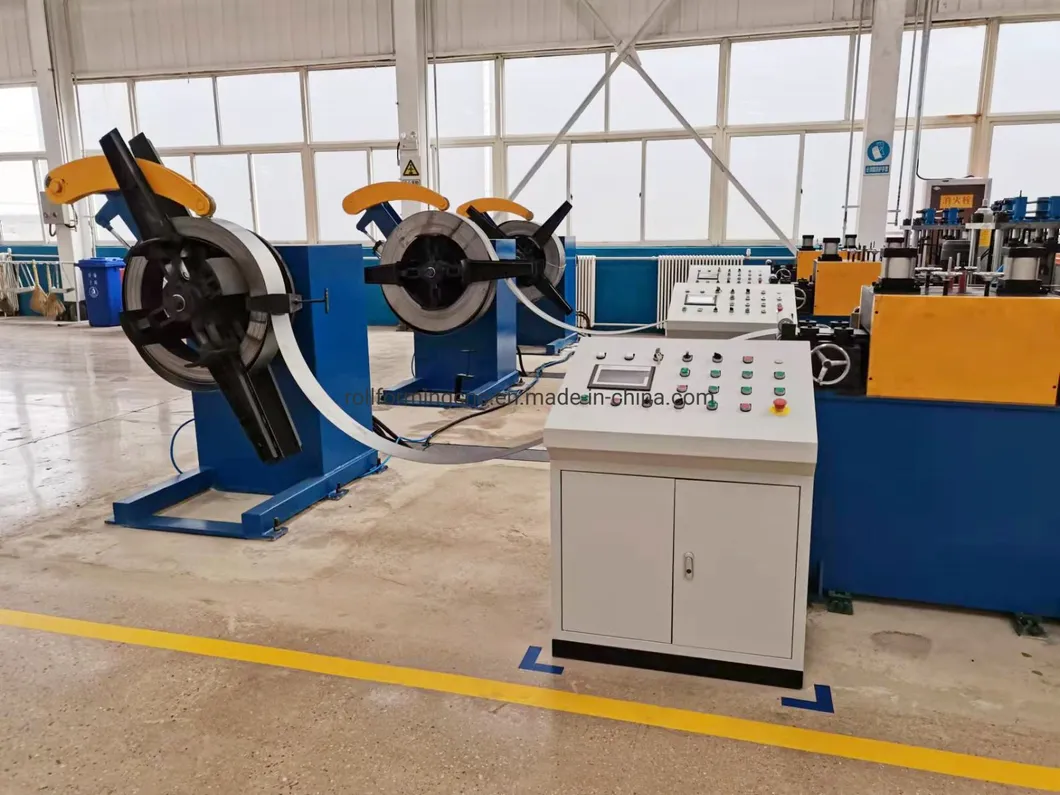

1	وحدة التزييت	وضع الرأس الواحد، دعامة واحدة معرّف الملف: القطر 508 القطر الخارجي للملف: القطر 1300 مم عرض الأشرطة: 1000 مم الوزن الأقصى: ≤7000 كجم
2	ماكينة التسوية	5 تسوية الأسطوانة الحد الأقصى لسرعة العمل: 20 م/دقيقة الحد الأقصى لعرض لفافة التسوية: 300 مم التكيف مع الحد الأقصى لسمك اللفة: 2,0 مم قدرة موتور آلة التسوية: 5.9 كجم (خاضعة للتصميم النهائي)
3	وحدة تغذية السيرفو	الحد الأقصى لسرعة التغذية: 20 ميجا/دقيقة الحد الأقصى لعرض التغذية المسموح به: ≤1000 مم سُمك التغذية المسموح به ≤1.2 مم خطأ تغذية فردي: ≤±0.2مم (التفاوت غير تراكمي) ماركة محرك السيرفو: YASKAWA، اليابانية قدرة موتور السيرفو: 5.9 كجم (خاضعة للتصميم النهائي)
4	ماكينة اللكم والقص المسبق	لإكمال ثقب القطع المسبق في ملف التعريف.

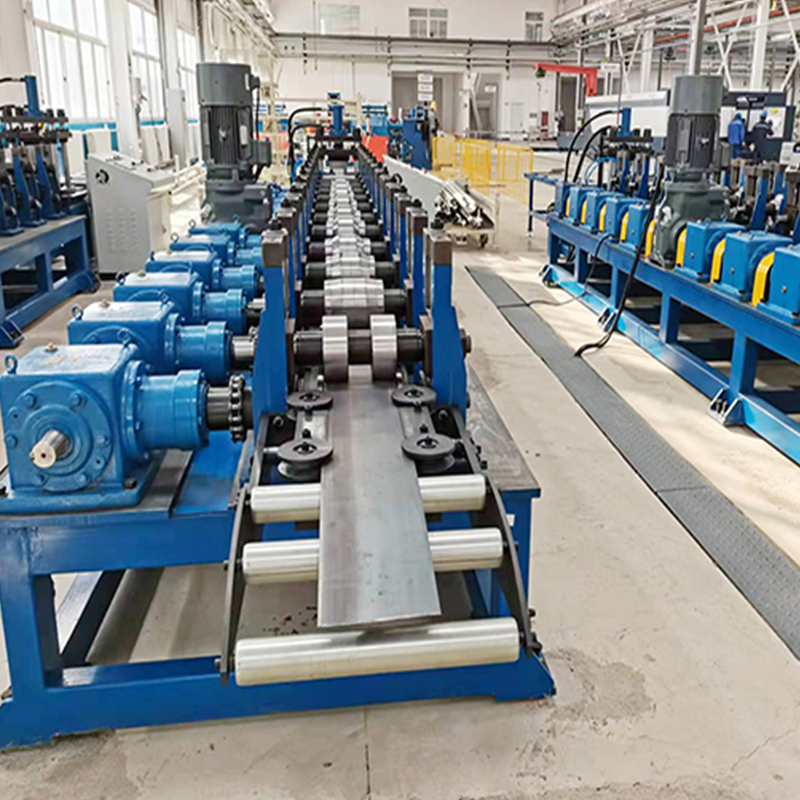

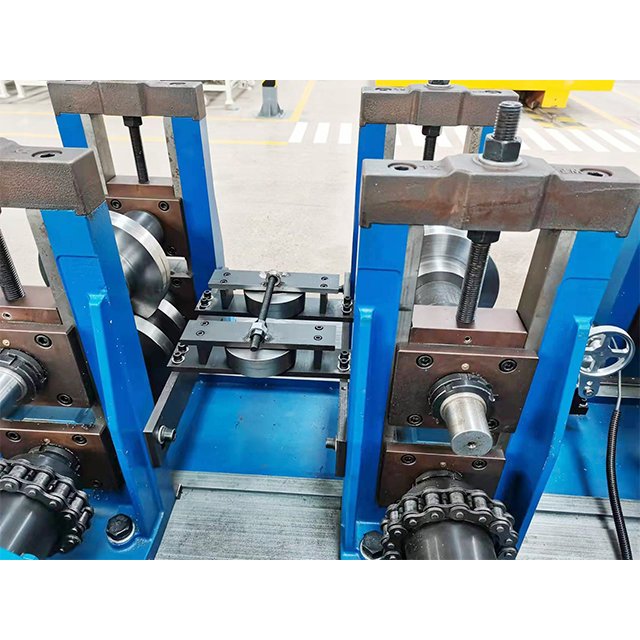

5	آلة تشكيل اللفات سريعة التغيير	يوجد نوعان من الصواميل على الجزء الخارجي من ممر القلابين: اليد اليسرى (العمود السفلي) واليد اليمنى (العمود العلوي). مادة المسار: QT450. 8/13 مستندات عرض الأسعار مادة عمود البكرة: 40 Cr، مغمورة ومتلسقة، الصلابة هي HRC45~50 المعلمات: تشكيل الدفعات: 36 تمريرات (تخضع للتصميم النهائي) (36) طلعة الطريق: (32) طلعة قطر عمود آلة تشكيل الدائرة: φ 70 مم (يخضع للتصميم النهائي) قدرة المحرك: 55 كيلووات الحد الأقصى للسرعة الخطية: 2~8م/دقيقة
6	مجموعتين من ماكينة اللحام النقطي	الهيكل: تتضمن المكونات الرئيسية إطار جز، ومقالب قطع، ونظام هيدروليكي، إلخ. يعتمد وضع القاطع على القطع ذي الحواف المزدوجة. مادة القاطع: Cr12MoV (القساوة بعد النكوش هي HRC58~62) دقة الحجم: ±1 مم
7	القطع الهيدروليكي	يستخدم وضع القاطع مقص التملق مادة الشفرة: Cr12MoV (الصلابة بعد تشقّ HRC58~62) المعلمة :دقة القطع:±1,5 مم
8	خزانة التحكم الكهربائي	بي إل سي: ميتسوبيشي المحول: دلتا شاشة اللمس: الفيلون (تايوان، الصين) الأجهزة الكهربائية منخفضة الجهد: Schneide (فرنسا) وحدة الترميز: OMRON (اليابان) وحدة تحكم السيرفو: ياسكاوا (اليابان)

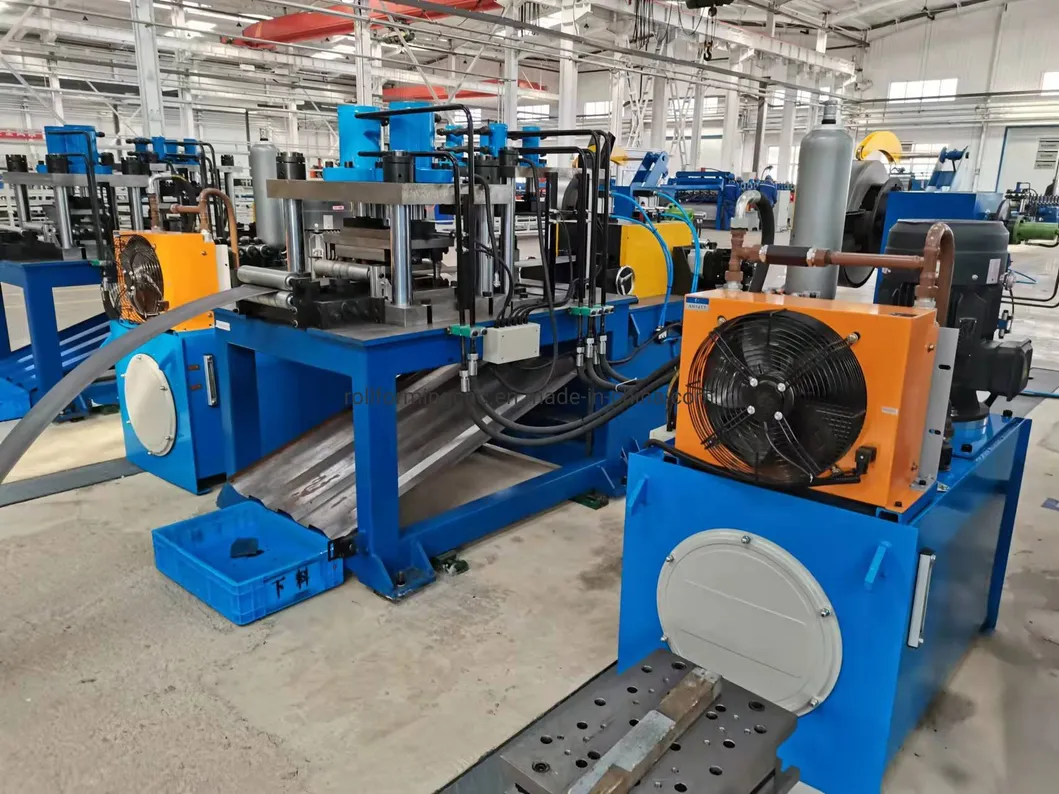

9	النظام الهيدروليكي	يستخدم النظام الهيدروليكي المرشح، وهو نظافة الزيت لضمان درجة تتراوح بين 6 إلى 8 درجات

معلمات المنتج

المواد: لوح فولاذي مللفن ساخن
قوة إنتاجية المواد الخام: 235 ميجابا
قوة مقاومة الشد للمواد الخام: 450 ميجاباسكال
القطر الخارجي للملف: ≤1300 ملم
معرّف الملف: القطر 508
عرض الشريط: ≤1000 ملم
سمك الشريط: 1 إلى 1.2 مم تقريبًا
الوزن أحادي اللفة: ≤7000 كجم

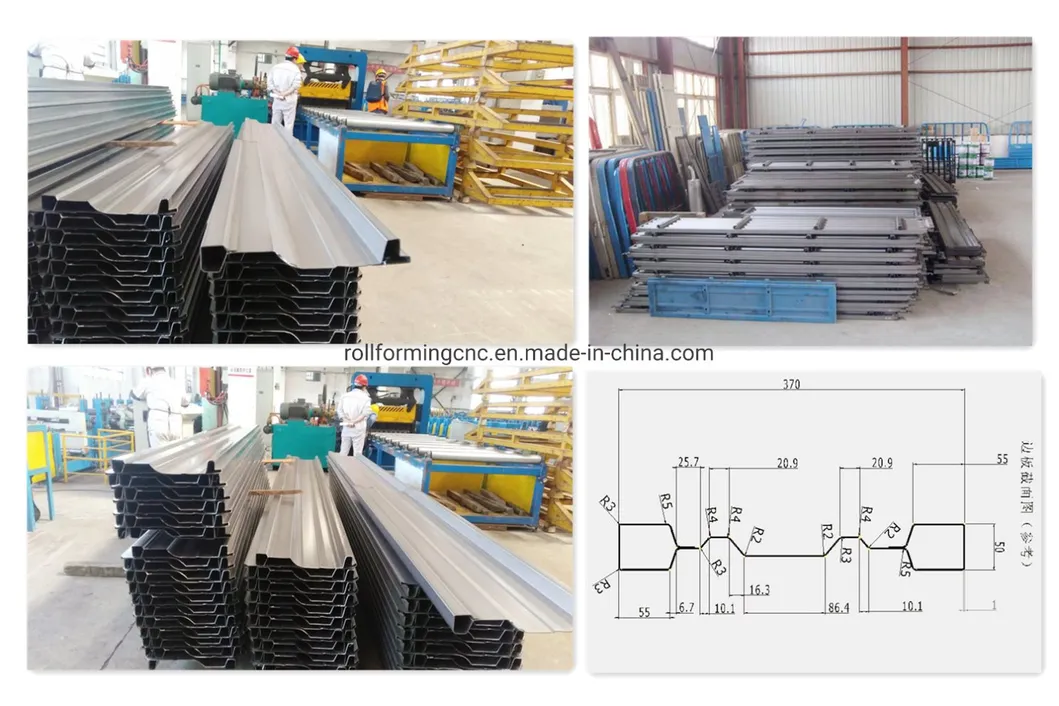

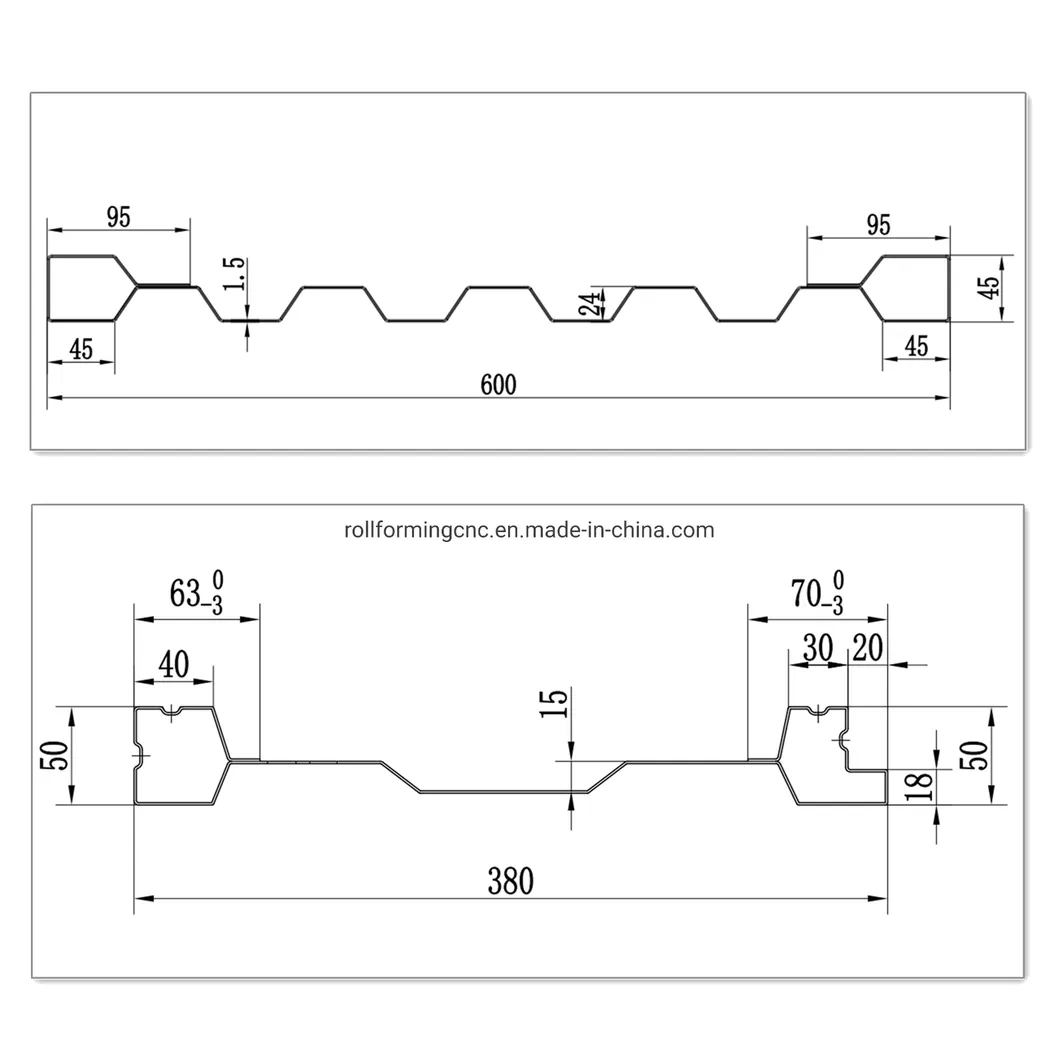

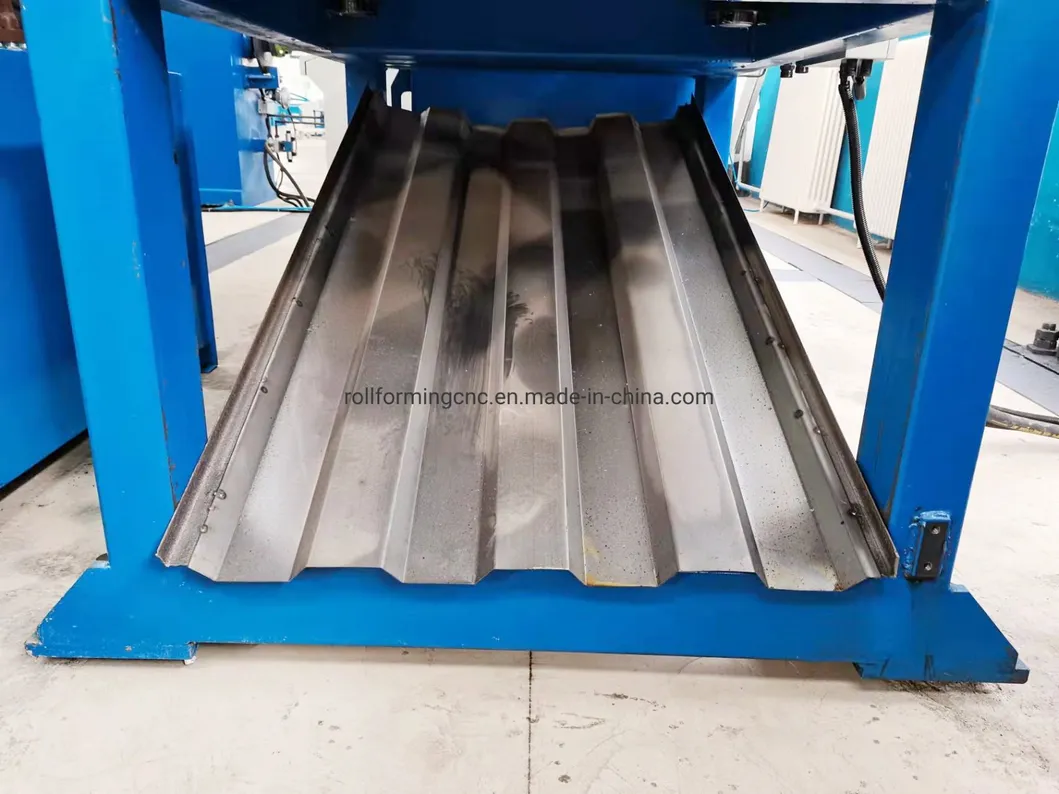

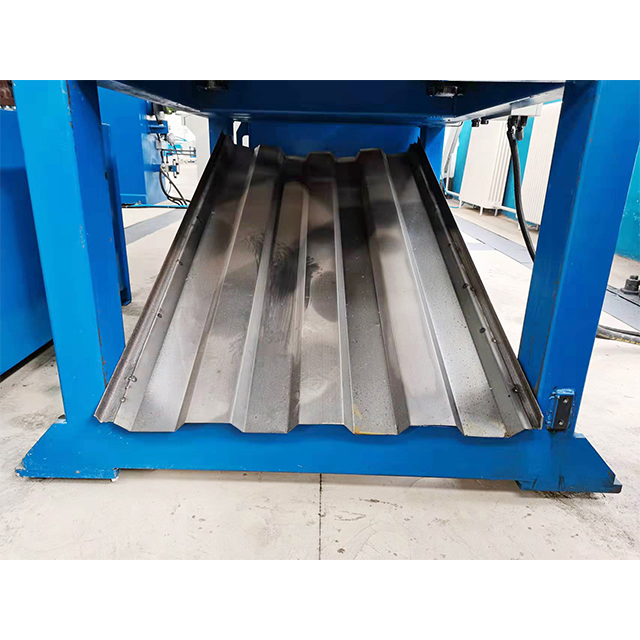

عرض القطعة قيد التشغيل

ماكينة تشكيل لفافة لوحة مربعة الرقبة؛ ماكينة تشكيل لفافة لوحة الشاحنة؛ الجانب التلقائي ماكينة تشكيل لفافة الصفائح؛ ماكينة تشكيل لوح سقف العربة

مزاياتنا

القوة الفنية

لدينا خبير خبير ذو خبرة مع فريق فني شاب نشط، يمكنه توفير حلول تصميم محسنة لعملاءنا، والتأكد من أنه يمكن تلبية متطلبات العملاء الخاصة المختلفة بطريقة فعالة من حيث التكلفة.
يحافظ مهندسونا دائمًا على تصميم حلول متقدمة وإنسانية وأكثر اقتصادية لعملائنا، مع مراعاة العملاء الذين يطول عمر الماكينة، والصيانة المنخفضة التكلفة، والتشغيل السهل، وتوفير تكلفة العمالة، والصيانة، والتدريب للمستخدمين. وفي الوقت نفسه، كانت الكفاءة أعلى كثيراً.

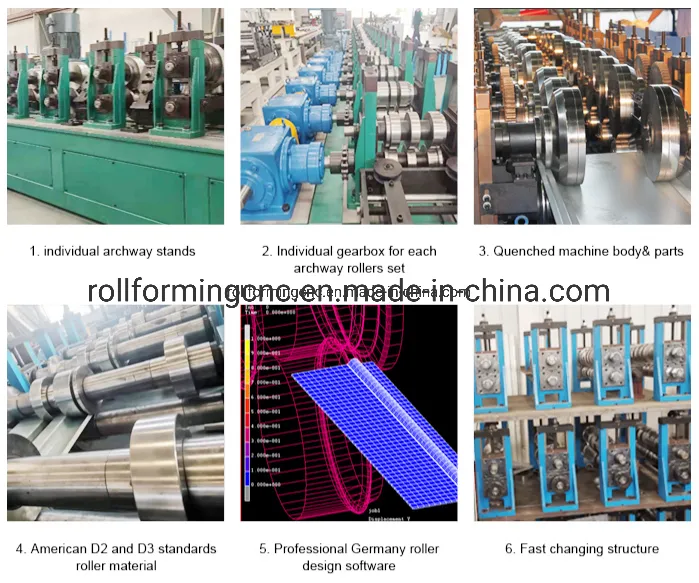

ميزة الماكينة

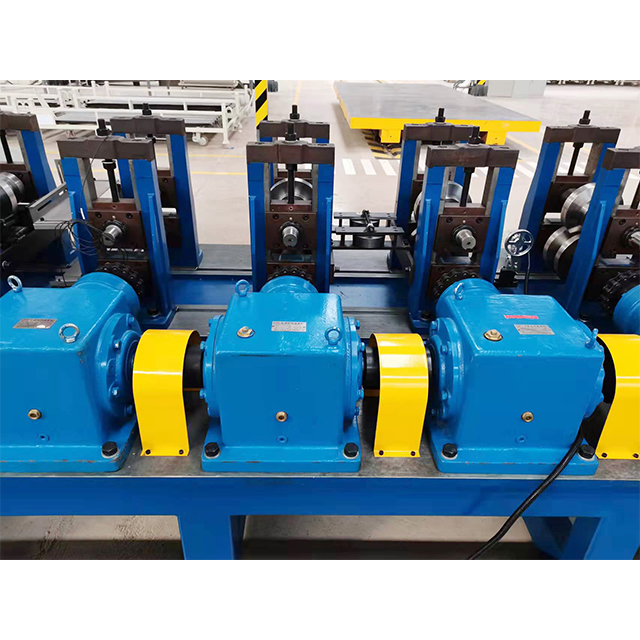

نحن نتبنى المقنطرة الفردية يرمز إلى محطة البكرات، وهيكل أكثر قوة وصلابة.

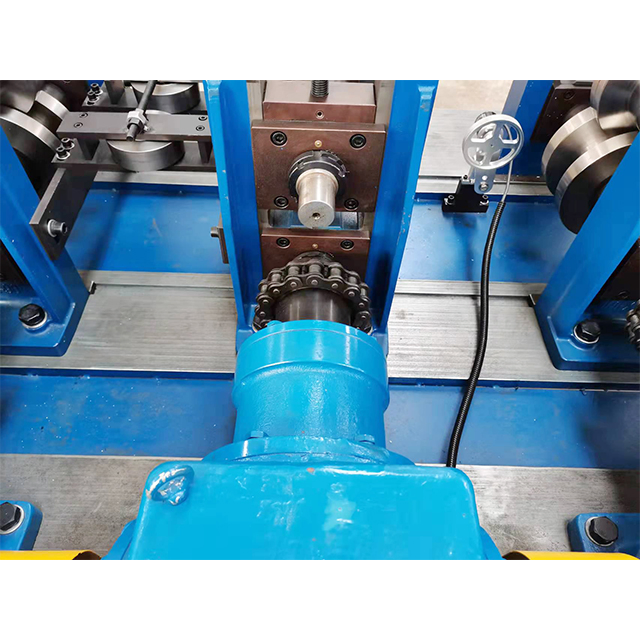

صندوق تروس فردي لكل مجموعة بكرات مقنطرة، لضمان دقة التصميم الجانبي.
يتم إيقاف جميع أجزاء الماكينة وجسمها الرئيسية، مع زيادة الصلابة (HRC58-62) ومقاومة التآكل.
مواد البكرات هي معايير أمريكا D2 وD3، مع عمر خدمة طويل وتكلفة صيانة منخفضة.
برنامج تصميم البكرة في ألمانيا الاحترافية-Copra.
العمر الطويل للماكينة، يمكن استخدام جميع ماكيناتنا بأداء ثابت لأكثر من 10-15 سنة.

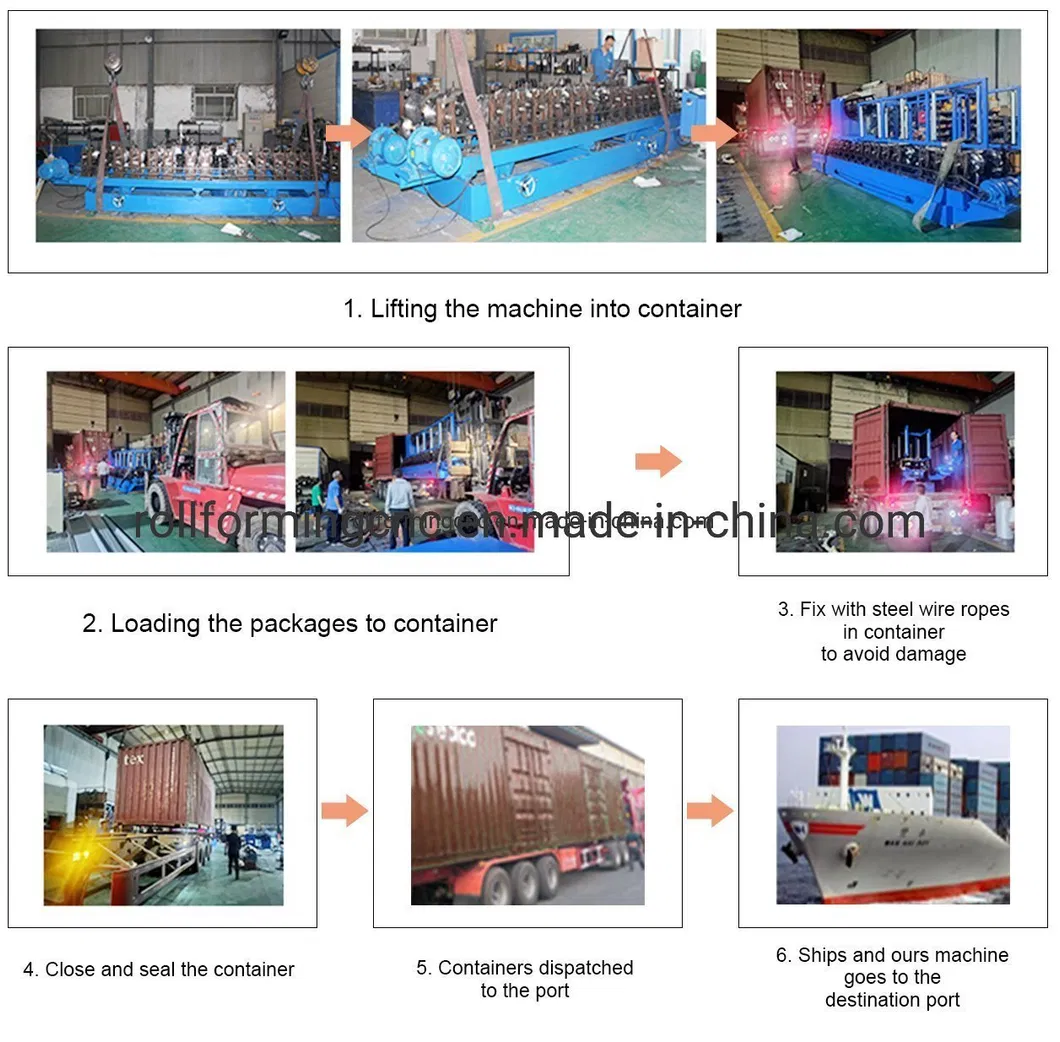

التغليف والشحن

رفع الماكينة في الحاوية
تحميل الحزم في الحاوية
قم بتثبيت أحبال الأسلاك الفولاذية في الحاوية لتجنب التلف
أغلق الحاوية وحمايتها
نقل الحاوية إلى المنفذ
سفن وماكيناتنا تذهب إلى ميناء الوجهة

خدمتنا

1. تصميم وإنتاج الشركة المصنعة للمعدات الأصلية: يمكن لمهندسي وفريق التصميم النشط لدينا أن يجعل الماكينة الخاصة وفقًا للمتطلبات الخاصة للعميل.
2. التسليم في الوقت المناسب: نؤكد للماكينات التي طلبتها على وعدها الوقت.
3. التثبيت والتدريب المجاني: نحن نوفر التثبيت والتدريب من خلال دعم الفيديو عبر الإنترنت؛ وفريق خدمات التركيب والتدريب المحلي؛ وإرسال مهندس للتثبيت والتدريب؛ وتوفير فيديو لعملية التثبيت.
4. حماية الدفع: يمكنك الدفع عبر ****** لحماية دفعتك مقدماً.
5. خدمة التفتيش على المصانع على شبكة الإنترنت: سيتم توفير التفتيش عن المصنع قبل طلبك عبر الإنترنت بواسطة تطبيق اجتماع الفيديو، مثل الغرفة وWeChat وSkype إلخ.
6. صيانة الماكينة على المدى الطويل: نحن نحافظ على توفير الصيانة طوال عمر الماكينة.
7. دعم التفتيش الدولي من طرف ثالث: يمكنك تعيين الطرف الثالث الدولي، مثل TUV وSGS وBV، وإجراء الفحص قبل الشحن.

الأسئلة الشائعة (FAQ)

ما هي وظيفة خط إنتاج لوحة عربة الشاحنة بشكل رئيسي؟

هذا الخط مصمم خصيصاً لتصنيع اللوحات العلوية، السفلية، والجانبية لعربات الشاحنات وحاويات النقل بصورة أوتوماتيكية عالية الدقة والكفاءة.

ما هي سماكة ومواصفات شريط الفولاذ المناسب لهذه الآلة؟

تتعامل الآلة بفعالية مع شريط فولاذي بسماكة تتراوح بين 1 إلى 1.2 مم وبعرض أقصى يصل إلى 1000 مم.

ما هو متوسط العمر الافتراضي والأداء لهذه الآلة؟

تتمتع ماكيناتنا بعمر خدمة طويل جداً يتجاوز 10 إلى 15 سنة بأداء مستقر، بفضل استخدام بكرات بمعايير D2 وD3 الأمريكية وهياكل مقساة بدرجة صلابة HRC58-62.

هل تقدمون دعماً للتركيب وتدريب العاملين؟

نعم، نحن نقدم خيارات تدريب متعددة تشمل الفيديوهات التوضيحية عبر الإنترنت، ودعم التركيب المحلي، بالإضافة إلى إمكانية إرسال مهندسين لتنفيذ التركيب والتدريب الموقعي.

ما هي العلامات التجارية للمكونات الكهربائية المستخدمة في الماكينة؟

نعتمد في تشغيل الآلة على قطع عالية الجودة من كبار الموردين عالمياً، مثل Mitsubishi للـ PLC، وDelta للمحول، وشاشات Weinview، وSchneider للأجهزة ذات الجهد المنخفض، وYaskawa لمحركات السيرفو.

هل يمكن اختبار وفحص الماكينة قبل إتمام الشحن؟

بكل تأكيد، يمكن للعملاء إجراء فحص للمصنع عبر بث فيديو مباشر، كما ندعم الفحص من قبل طرف ثالث معترف به دولياً مثل TUV أو SGS أو BV قبل الشحن.
