ملخص - المعلومات الأساسية
نموذج رقم.
LR-2130-4S-ADL
شرط
الجديد
شهادة
ISO, CE, RoHS
نك أو لا
CNC
الجهد االكهربى
380V
اسم المنتج
آلة توجيه CNC ATC للخشب
جدول عمل xyz
2100*3000*200 مم
عمود الدوران
9kw محور دوران عالي السرعة مبرد بالهواء
سرعة عمود الدوران
0-18000r/min
الجدول
9-zone, 29-hole جدول امتصاص الفراغ
بنك الحفر
5+4 بنك الحفر الهوائي العمودي
سرعة حفر البنك
3200 دورة في الدقيقة
موتور السيرفو
محرك سيرفو مطلق من نوع حافلة ليدشاين 1500w
محول التردد
فولنج 11kw محول عزم دوران عالي
طرق الإرشاد
تايوان 30mm دلائل خطية هايوين / محامل خطية
حزمة النقل
صندوق خشبي خالٍ من التدخين للتصدير
تخصيص
4200*2900*2450mm
الأصل
الصين
رمز النظام المنسق
8465990000
القدرة الإنتاجية
50 قطعة/شهر

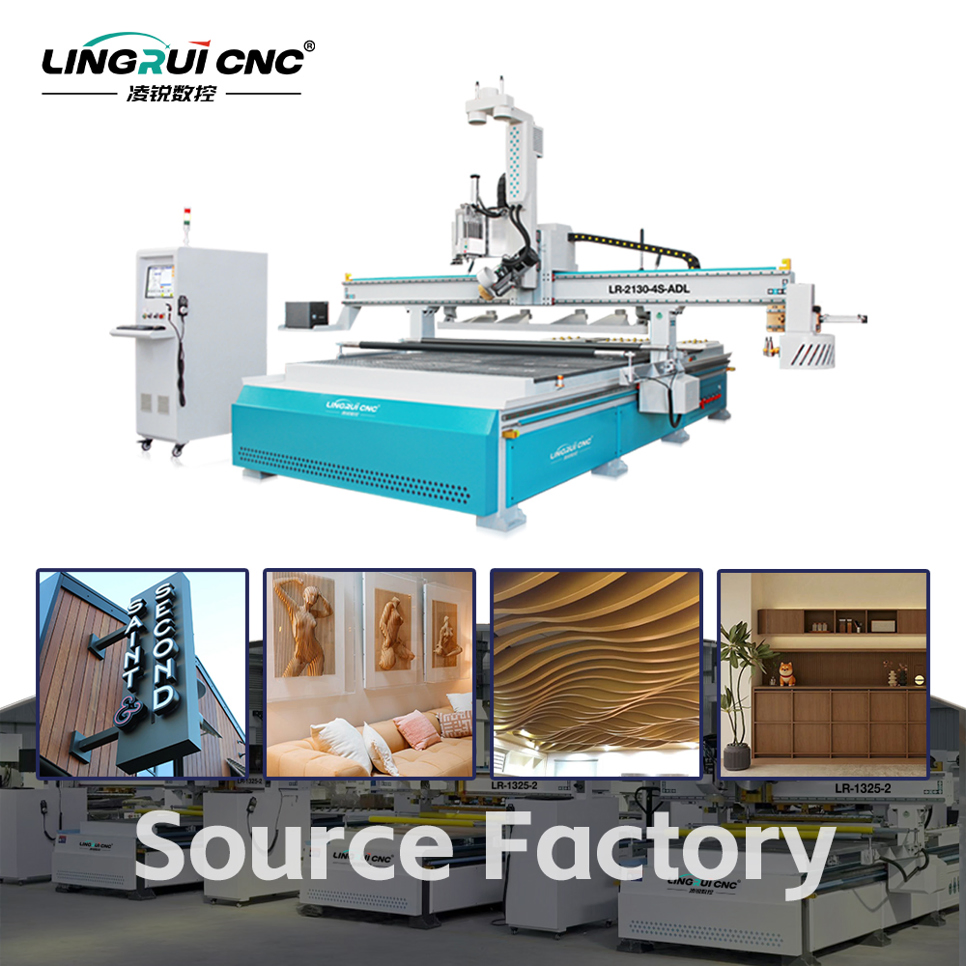

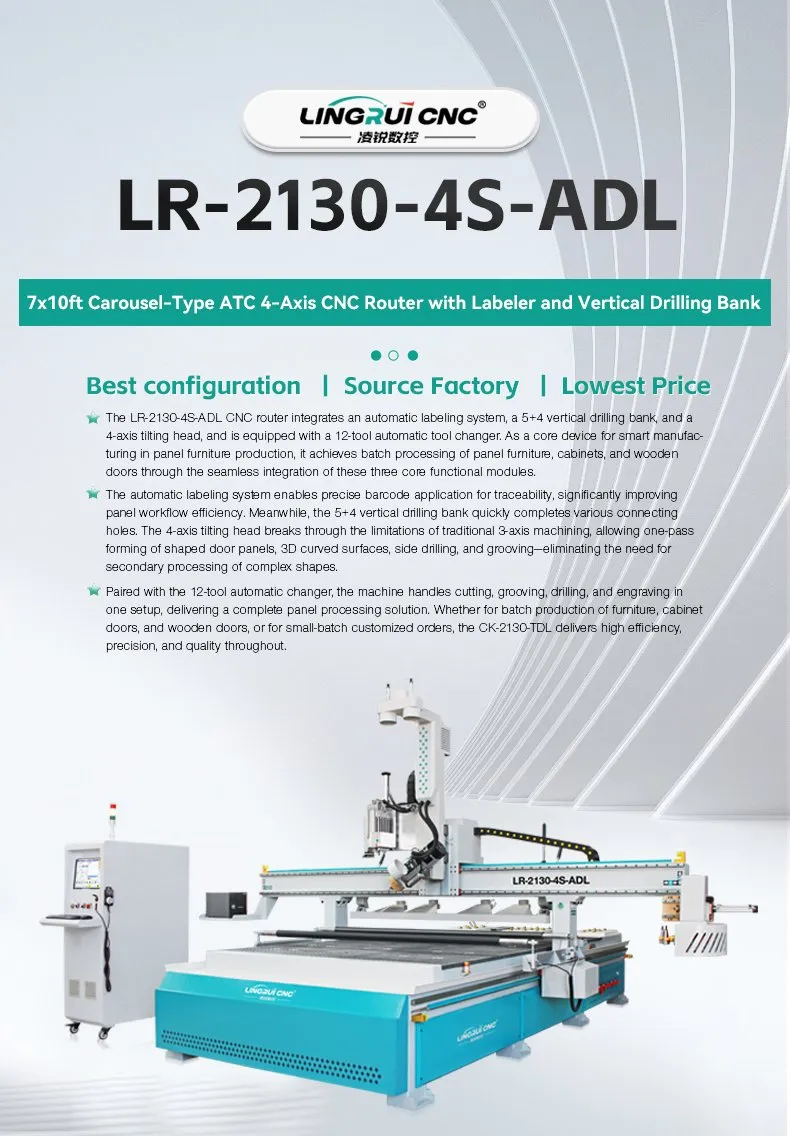

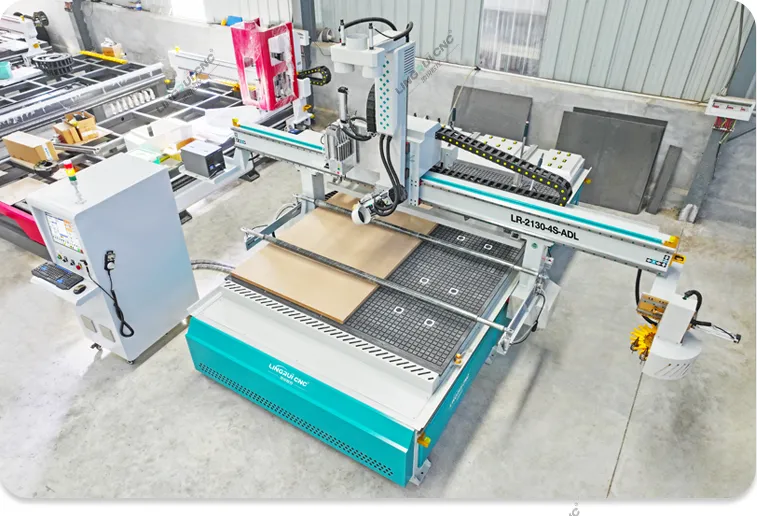

صور الماكينة
PARAMENTERS للمنتج
| الطراز |
LR-2130-4S-ADL |
| جدول العمل XYZ |
2100*3000*200 مم (قابلة للتخصيص وفقًا لمتطلبات المعالجة) |
| هيكل الإطار |
إطار للخدمة الشاقة مع لوح فولاذي سميك 8 مم، مسطحًا ومحمّر |
| لوحة تركيب عمود الدوران |
لوحة تثبيت مصنوعة من سبائك الألومنيوم مع طبقة من الأكسيد بسمك 75 مم |
| عمود الدوران |
عمود دوران نظام التحكم الأوتوماتيكي في درجة الحرارة (ATC) عالي السرعة والمبرد بالهواء بقدرة 9 كيلووات |
| زاوية دوران المحور 4 |
±90 درجة |
| سرعة عمود الدوران |
0-18000r/min |
| الجدول |
طاولة امتزاز ذات 9 مناطق و29 فتحة |
| بنك الحفر |
صف حفر هوائي عمودي 5+4 |
| سرعة مصرف الحفر |
3200 دورة في الدقيقة |
| مجلة الأدوات |

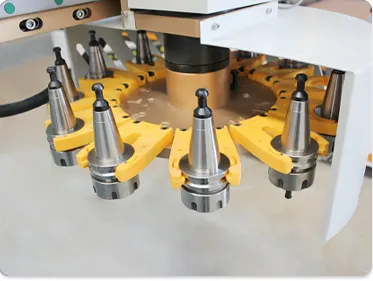

علبة أدوات من نوع دائري من 12 أداة (قابلة للتخصيص لاستخدام 8 إلى 16 أداة) |
| نوع حامل الأداة |
ISO30 ER32 φ 20 |
| طريقة إعداد الأداة |
جهاز ضبط الأدوات التلقائي |
| موتور السيرفو |
محرك / خدمة سيارات / خدمة سيارات من نوع Absolute servo بقوة 1500 واط |
| محول التردد |
محول عالي العزم بقدرة 11 كيلو واط كامل |
| Guideaways |
تايوان 30 مم أدلة خطية HWIN / محامل خطية |
| رف (محاور X وY) |
تايوان YYC 2M الرف |
| برغي كروي (المحور Z) |
برغي كرة TBI 3210 في تايوان |
| اضغط على البكرة |
بكرة ضغط هوائية مزدوجة القضيب |
| تحديد المواقع |
4+3 أسطوانات تحديد الموضع |
| وظيفة الدفع |
الدفع التلقائي مزدوج الأسطوانات |

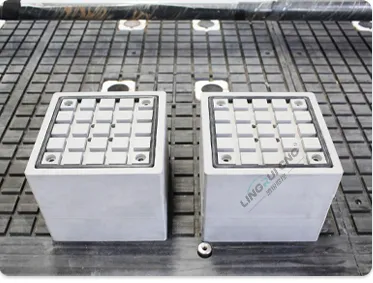

| تحميل أكواب الشفط |
تحميل أكواب الشفط * 3 |
| مضخة التفريغ |
مضخة تفريغ ذات حلقة مياه بقدرة 11 كيلووات |
| تجميع الغبار |
وحدة تجميع غبار من نوع الكيس بقدرة 3 كيلووات |
| خزانة التحكم |
كابينة تحكم مقاومة التداخل المعتمدة |
| نظام التحكم |
نظام التحكم في LNC في تايوان |
| فولتية الماكينة |
380 فولت/3 فولت من 220 فولت/3 أفسس |
| الحد الأقصى سرعة ترافيرية سريعة |
100000مم/دقيقة |
| الحد الأقصى سرعة العمل |
300 مم/دقيقة |
| الأبعاد |
4200*2900*2450 مم |
| الوزن |
2800 كجم |
تفاصيل الصور

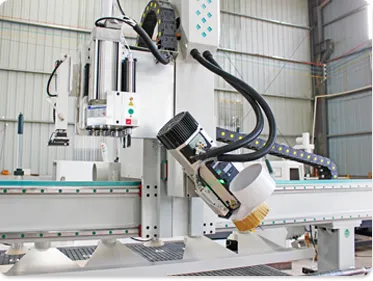

ويستخدم عمود دوران مغير الأدوات التلقائي المبرد بالهواء بقدرة 9 كيلو واط وجهاز ثقب رأسي يعمل بقوة 5+4. تم تزويد جهاز الحفر بـ 9 لقم ثقب عمودية، ويمكن لأداة تغيير الأداة التلقائية تغيير الأدوات تلقائيًا أثناء عملية التشغيل الآلي دون تدخل يدوي، مما يفي بالاحتياجات المختلفة للآلة.

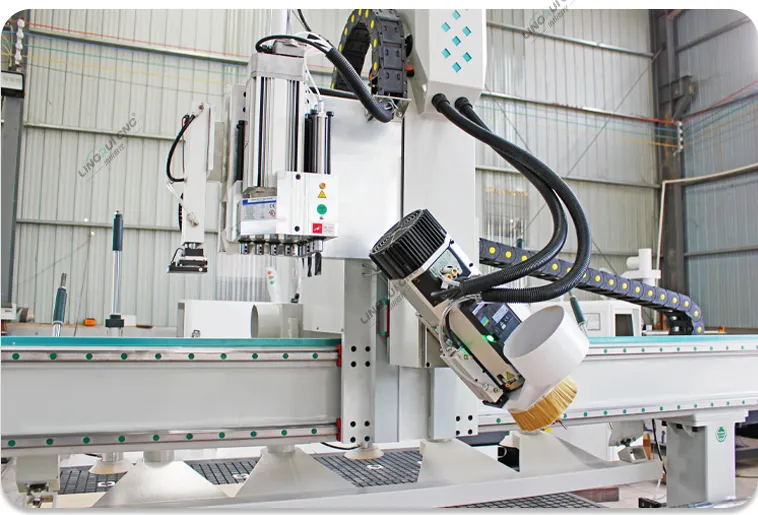

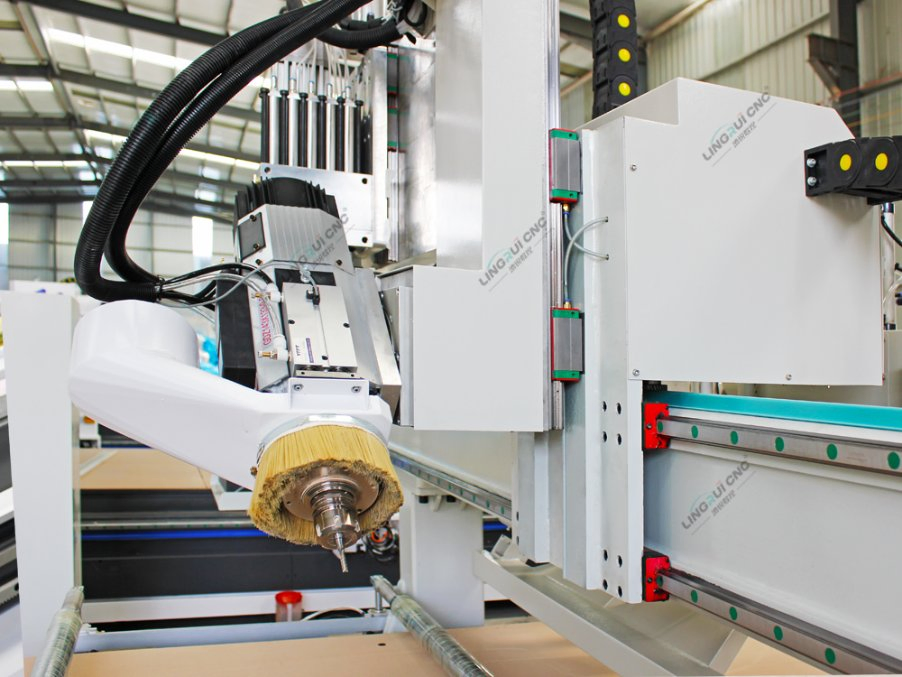

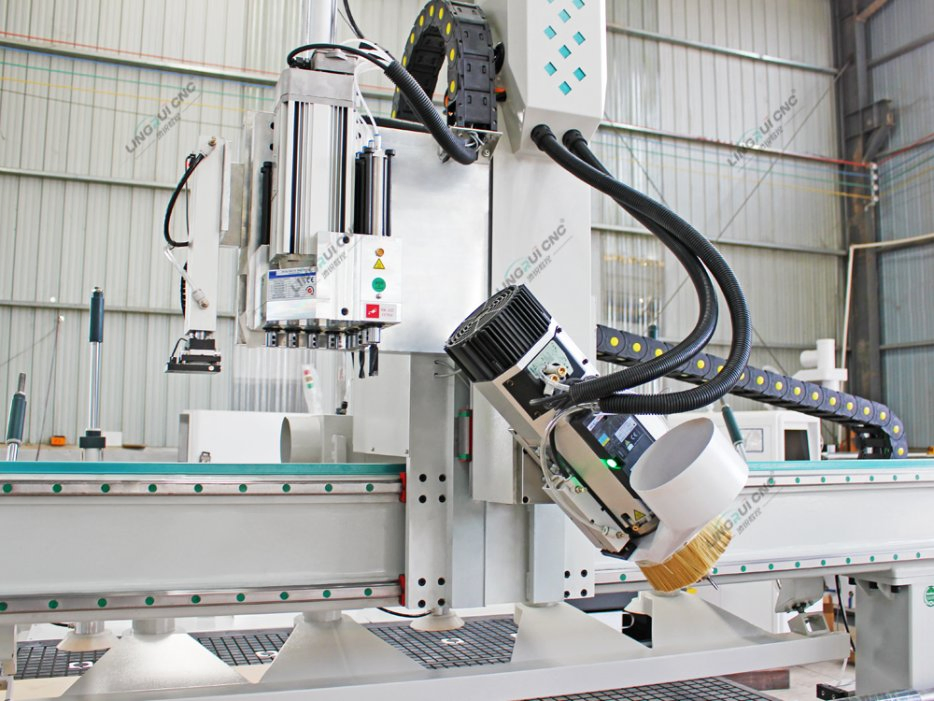

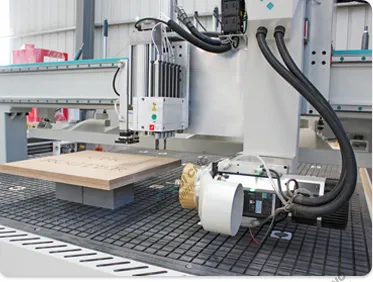

يدعم عمود الدوران التأرجح بزاوية ±90 درجة، مما يحقق بسهولة العمليات التي لا يمكن لماكينات CNC ثلاثية المحاور التقليدية إكمالها، مثل الفتحات المائلة، والقطع المخروطي، وقطع السطح المنحني، والحفر المنحني للسطح، والحدود المشكّلة بشكل غير منتظم، مما يؤدي إلى توسيع نطاق معالجة الماكينة.

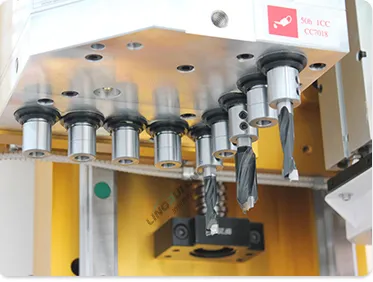

وبتزويده بمجموعة ثقب رأسية 5+4، يمكنه حمل 9 أحجام مختلفة من لقم الثقب في آن واحد. تم تزويد كل من لقم الثقب التسعة بوحدة تحكم هوائية مستقلة. أثناء المعالجة، يقوم نظام التحكم في الثقب (CNC) بتشغيل الهيكل الهوائي لمجموعة الحفر لمطابقة لقم الثقب بدقة، الأمر الذي يعمل على تحسين كفاءة الحفر.

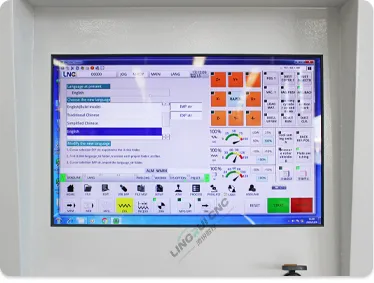

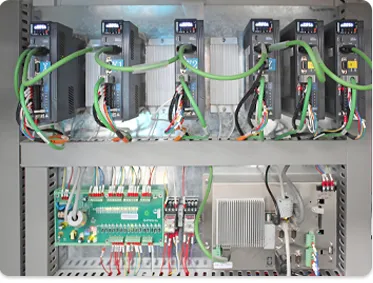

يتميز نظام التحكم CNC بوظائف شاملة وواجهة بسيطة والتوافق مع العديد من برامج CAD/CAM ودعم تنسيقات ملفات G-code المختلفة ومعاينة مسار التشغيل الآلي وتشغيل محاكاة العجلة اليدوية ونحت قطع نقطة التوقف وغيرها من الميزات المتقدمة لتلبية احتياجات المستخدمين المتنوعة.

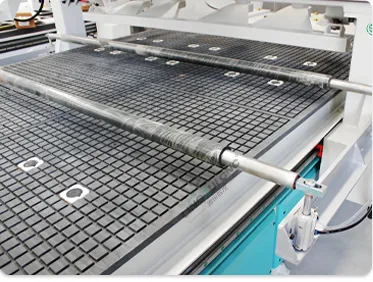

تسمح بكرة الضغط الهوائية مزدوجة القضيب، والتي يتم التحكم فيها هوائيًا، بضبط الضغط بدقة عبر صمام تنظيم الضغط. وبالعمل مع طاولة عمل وحدة امتصاص التفريغ، تضمن هذه البكرة بقاء مادة الورقة على اتصال دائم بجدول العمل أثناء المعالجة، مما يوفر نقطة مرجعية ثابتة للمعالجة.
عرض العينة
المواد القابلة للتطبيق:
الخشب: ألواح خشبية صلبة، MDF، لوحة مقسمة، ألواح خشبية مقسمة، ألواح قابلة للضم بالإصبع، OSP، خشب رقائقي، ألواح متعددة الطبقات، خشب الخيزران، ألواح مرسومة، ألواح مقاومة للحريق، ألواح الميلامين، إلخ.
المواد البلاستيكية والملوّتات: مادة PVC، مادة ABS، لوحتان ملونتان، أكريليك، مادة البولي كربونات (PC)، ألواح فوم PVC، لوحات عازلة، ألياف الكربون، ألواح مصنوعة من الألومنيوم، البولي يوريثان (PU)، أحجار اصطناعية، إسفنج، ألواح العسل، إلخ.
المواد المعدنية: النحاس، والألمونيوم، والنحاس، وسبائك الألومنيوم، وغيرها من المواد المعدنية الناعمة.
الصناعات المعمول بها:
صناعة الأثاث المخصص: الخزائن، خزائن الأحذية، خزائن النبيذ، حصائر تاتامي، خزائن أجهزة التلفزيون، ألواح جانبية، أبواب خزانة، أبواب منزلقة خزانة ملابس، أبواب مخفية، ألواح حائطية، قوالب تزيينية، إلخ.
صناعة أثاث المكاتب: مكاتب المكاتب، وأطر المقاعد المكتبية، وخزانات الملفات، وخزانات الأرشيف، وطاولات المؤتمرات، أقسام Office، إلخ.
صناعة صناعة الأبواب الخشبية: أبواب خشبية صلبة، أبواب خشبية مركبة، أبواب خشبية صديقة للبيئة، أبواب خزانة، أبواب أمنية، أبواب مزدوجة، إلخ.
صناعة العرض والعرض: قطع عد مستحضرات التجميل، علب عرض المجوهرات، حوامل الملابس، قطع عدادات المنتجات الرقمية، أرفف المتاجر الكبرى، حوامل شاشة فنية، حوامل عرض، إلخ.
صناعة الإعلانات: حوامل عرض الأكريليك، حروف إعلانية أكريليك، حروف إعلانية من مادة PVC، صناديق إضاءة مزخرفة، إطارات صهاريج الأسماك الأكريليك، إلخ.
صناعة تصنيع النماذج والعفن: نماذج القوارب الخشبية، نماذج الطائرات، نماذج الطيران، نماذج الطاولات الرملية، النماذج المعمارية، طرازات السيارات، إلخ.
ملف تعريف الشركة
صور العملاء
شهادة الشركة
الأسئلة الشائعة (FAQ)
هل أنتم مصنع أم شركة تجارية؟
نحن مصنع معتمد ومتخصص في تصنيع ماكينات الـ CNC ونمتلك تراخيص تصدير كاملة لخدمة عملائنا حول العالم.
هل تقدمون خدمات التصنيع حسب الطلب (OEM)؟
نعم، نقدم خدمات OEM ولدينا خبرة واسعة تمتد لأكثر من 19 عاماً في التعاون مع مختلف الشركاء التجاريين على مستوى العالم.
ما هي تفاصيل خدمة ما بعد البيع والضمان؟
نقدم ضماناً كاملاً لمدة 3 سنوات على الماكينة، مع التزامنا بوقت استجابة فني لا يتعدى 12 ساعة، ودعم متواصل على مدار الساعة طوال أيام الأسبوع لضمان سير أعمالكم بسلاسة.
كيف يمكنني اختيار الماكينة الأنسب لمتطلبات عملي؟
كل ما عليك هو تزويدنا بمواصفات الخامات المستخدمة وأبعاد المنتجات النهائية، وسيقوم فريقنا الفني بتقديم التوصيات والحلول المثلى التي تناسب خطوط إنتاجك.
هل توفرون خدمات التركيب والتشغيل والتدريب؟
يتم اختبار جميع الماكينات وتشغيلها مسبقاً قبل عملية الشحن وتكون جاهزة للعمل فوراً. كما نرفق مع الماكينة أدلة تشغيل مفصلة ومقاطع فيديو توضيحية مجانية، مع إمكانية إرسال مهندسين للموقع عند الطلب.
هل يمكنني الحصول على مقاطع فيديو لعينات المعالجة قبل الشراء؟
بكل تأكيد، نوفر لعملائنا فيديوهات اختبارية مجانية لمعالجة عينات مختلفة. يكفي تزويدنا بالرسومات الفنية أو صور المنتج للتحقق من أداء وجودة عمل الماكينة.
